Falhas comuns em módulos de recarga para VE: análise e soluções
O módulo de recarga converte a energia AC da rede em DC adequada às baterias dos veículos elétricos, e conhecer suas falhas mais comuns e suas causas-raiz é essencial para aumentar a confiabilidade das estações e a eficiência da manutenção. Este artigo analisa 12 tipos de falhas para ajudar operadores e técnicos a diagnosticar e resolver problemas com rapidez.
Artigo da NIUERA, fabricante representada oficialmente no Brasil pela MOVEERA.
O módulo de recarga é o componente central da infraestrutura de recarga de veículos elétricos: ele converte a energia AC da rede em energia DC adequada às baterias dos VE. Entender as falhas mais comuns e suas causas-raiz é fundamental para aumentar a confiabilidade das estações de recarga e a eficiência da manutenção. Este artigo analisa 12 tipos de falhas comuns para ajudar operadores e técnicos a diagnosticar e resolver problemas com rapidez.
1. Falha de proteção contra sobretemperatura

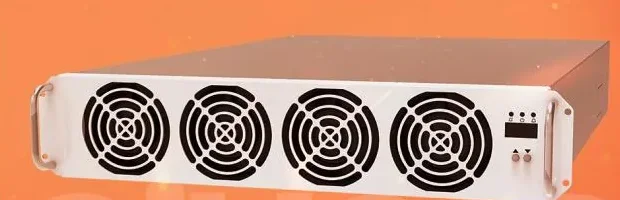

Plena carga a 60 °C
Projetado para calor extremo. Conheça o módulo de recarga SiC de 60 kW.
- Potência de saída
Sintomas da falha
A temperatura do módulo de recarga ultrapassa os limites durante a operação, o que aciona a proteção contra sobretemperatura e interrompe o processo de recarga.
Causas-raiz
- Falha no sistema de refrigeração: ventilador parado ou acúmulo de poeira nos dissipadores de calor
- Temperatura ambiente excessiva: falta de estruturas de sombreamento
- Cargas sustentadas de alta potência, que geram calor em excesso
Análise em nível de parâmetros
- Mau funcionamento do sensor de temperatura ou desvio na leitura
- Limite de proteção contra sobretemperatura configurado de forma conservadora demais
Exemplo real
No calor do verão, a eficiência do ventilador de refrigeração cai por causa do acúmulo de poeira. Quando a temperatura do módulo ultrapassa o limite pré-definido de 80 °C, o sistema interrompe a recarga automaticamente.
2. Falha de proteção contra sobretensão/subtensão
Sintomas da falha
O módulo detecta uma tensão de entrada anormal (alta ou baixa demais), ativa os protocolos de proteção e interrompe a recarga.
Causas-raiz
- Flutuações instáveis na tensão da rede
- Mau contato ou bitola insuficiente dos cabos de alimentação
- Falha por dano no filtro de alimentação
Análise em nível de parâmetros
- Componentes danificados no circuito de detecção de tensão
- Faixa do limite de proteção configurada de forma estreita demais
Exemplo real
A tensão da rede sobe de repente para 260 V (padrão de 220 V), superando o limite de proteção de 250 V, e o módulo de recarga desconecta a saída imediatamente.
3. Falha de proteção contra sobrecorrente
Proteção contra sobrecorrente
O módulo de recarga detectou que a corrente de saída excedeu o valor nominal, acionou a proteção e interrompeu a recarga.
Sintomas da falha
A corrente de saída excede o valor nominal, o que aciona a proteção contra sobrecorrente e interrompe a recarga.
Causas-raiz
- Curto-circuito ou fuga de corrente na bateria do veículo ou na interface
- Falha no circuito de detecção de corrente da placa de controle ou no MCU
- Dano no circuito de acionamento do IGBT, que causa perda de controle da corrente
Análise em nível de parâmetros
- Sensor Hall ou resistor shunt danificado
- Limite de proteção contra sobrecorrente configurado baixo demais
Exemplo real
Um curto-circuito interno na bateria faz a corrente de saída atingir instantaneamente 150 A (nominal de 100 A), o que aciona a proteção contra sobrecorrente e interrompe a saída.
4. Falha de comunicação
Sintomas da falha
Uma falha de comunicação entre o módulo de recarga e o computador host ou o veículo impede a recarga normal.
Causas-raiz
- Mau contato ou cabos de comunicação danificados
- Versões incompatíveis dos protocolos de comunicação
- Interferência eletromagnética que afeta a transmissão do sinal
Análise em nível de parâmetros
- Falha de hardware ou de software no módulo de comunicação
- Configuração incorreta da taxa de transmissão (baud rate), dos bits de dados e de outros parâmetros
Exemplo real
Um cabo de comunicação envelhecido, com mau contato, provoca perda de sinal, e a estação de recarga deixa de receber as solicitações de recarga do veículo.
5. Falha no IGBT

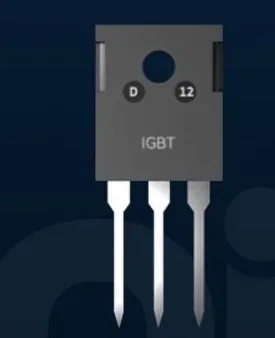

IGBT: terminais e símbolo esquemático
Terminais do IGBT, da esquerda para a direita. No símbolo esquemático, as mesmas identificações: C (coletor), G (gate) e E (emissor).
- 1 · Ggate
- 2 · Ccoletor
- 3 · Eemissor
Sintomas da falha
O módulo de recarga é interrompido de repente durante a operação e não consegue continuar fornecendo saída.
Causas-raiz
- Dano ao IGBT por sobrecarga, superaquecimento ou curto-circuito
- Dano em componentes do circuito de acionamento
- Surto de sobretensão ou sobrecorrente que aciona a proteção
Análise em nível de parâmetros
- Parâmetros de operação do IGBT incorretos (por exemplo, a tensão de acionamento do gate)
- Falha do circuito de proteção em atuar a tempo
Exemplo real
Durante uma recarga de alta potência, um capacitor danificado no circuito de acionamento impede o chaveamento normal do IGBT e faz a saída do módulo parar de repente.
6. Falha nos capacitores
Sintomas da falha
Grandes flutuações e instabilidade na tensão de saída, ou incapacidade de fornecer saída normal.
Causas-raiz
- Envelhecimento do capacitor eletrolítico, com redução de capacitância
- Vazamento do capacitor, que corrói os circuitos
- Terminais de conexão frouxos, com mau contato
Análise em nível de parâmetros
- Seleção inadequada da capacitância e da tensão nominal do capacitor
- Componentes danificados no circuito de detecção do capacitor
Exemplo real
Após um uso prolongado, o envelhecimento do capacitor eletrolítico reduz sua capacitância, o que causa grandes flutuações na tensão de saída e interrupções frequentes da recarga.
7. Falha na entrada de alimentação
Sintomas da falha
O módulo de recarga não liga ou reinicia com frequência.
Causas-raiz
- Flutuações excessivas na tensão da rede
- Mau contato, rompimento ou envelhecimento dos cabos de alimentação
- Filtro de alimentação danificado
Análise em nível de parâmetros
- Componentes danificados no circuito de detecção da tensão de entrada
- Faixa de proteção da tensão de entrada configurada de forma estreita demais
Exemplo real
Em áreas com fornecimento de energia instável, flutuações frequentes na tensão da rede ultrapassam a faixa de 180 V a 260 V e fazem o módulo reiniciar repetidamente.
8. Falha na placa de controle
Sintomas da falha
O módulo de recarga não reconhece nem responde aos sinais de controle.
Causas-raiz
- Dano ao MCU por eletricidade estática ou sobretensão
- Hardware da interface de comunicação danificado ou erros de configuração
- Falhas em sensores de temperatura, de corrente e outros
Análise em nível de parâmetros
- Versão de firmware do MCU incompatível ou com defeitos
- Configuração inadequada dos parâmetros de controle (por exemplo, os parâmetros PID)
Exemplo real
Após uma descarga atmosférica, a sobretensão danifica o MCU, que deixa de reconhecer os sinais de controle do computador host, e a recarga não é iniciada.
9. Tensão/corrente de saída instável
Sintomas da falha
Grandes flutuações na tensão ou na corrente de saída, baixa eficiência de recarga ou interrupção.
Causas-raiz
- Componentes danificados nos circuitos de realimentação de tensão/corrente
- Falha no circuito de geração do sinal PWM
- Capacitores ou indutores de filtro danificados
Análise em nível de parâmetros
- Ganho de realimentação, tempo de integração e outros parâmetros inadequados
- Configuração incorreta da frequência PWM e da razão cíclica (duty cycle)
Exemplo real
Um resistor danificado no circuito de realimentação de tensão distorce o sinal, o que provoca flutuações na tensão de saída e faz o BMS do veículo interromper a recarga.
10. Falha de isolamento
Explicação da falha de isolamento
Resistência de isolamento abaixo do valor ajustado
Envelhecimento dos materiais isolantes
Corrosão dos terminais
Curto-circuito interno
Análise das causas: 1. falha no circuito de detecção de isolamento; 2. limite de proteção configurado de forma inadequada.
Sintomas da falha
A resistência de isolamento detectada fica abaixo do padrão, o que aciona a proteção de isolamento.
Causas-raiz
- Envelhecimento dos materiais isolantes por uso prolongado
- Umidade ou corrosão nos terminais de conexão
- Curto-circuito interno no módulo
Análise em nível de parâmetros
- Componentes danificados no circuito de detecção de isolamento
- Limite de proteção de isolamento configurado alto demais
Exemplo real
Em ambientes úmidos, a corrosão dos terminais reduz a resistência de isolamento a 500 kΩ (padrão ≥ 1 MΩ), o que aciona a proteção e interrompe a saída.

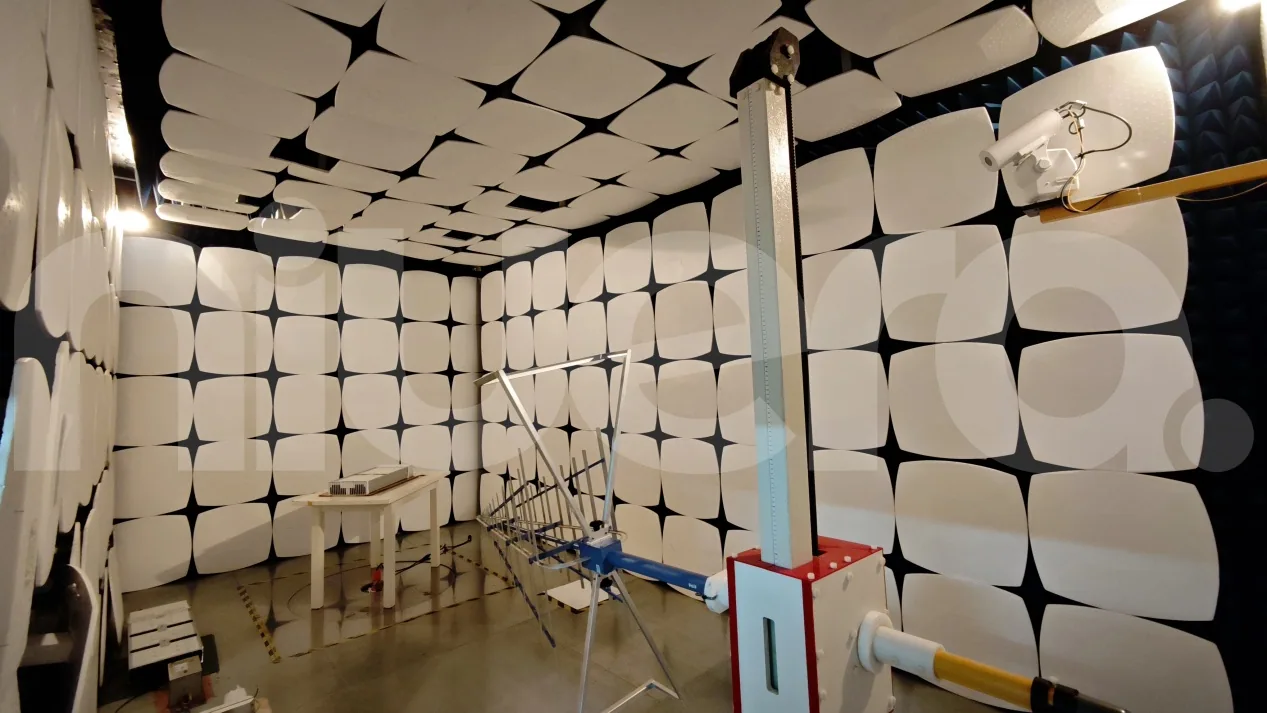

11. Problemas de compatibilidade eletromagnética (EMC)
Sintomas da falha
O módulo de recarga sofre interferência eletromagnética e opera de forma instável.
Causas-raiz
- Interferência eletromagnética externa (equipamentos de rádio, linhas de alta tensão etc.)
- Blindagem eletromagnética interna insuficiente
Análise em nível de parâmetros
- Deficiências no projeto de EMC, com medidas de blindagem insuficientes
- Desempenho insuficiente dos filtros
Exemplo real
Uma estação de recarga instalada perto de linhas de transmissão de alta tensão sofre interferência eletromagnética, que perturba os sinais internos e causa interrupções frequentes da recarga.
12. Falha de software
Sintomas da falha
O módulo de recarga não inicia ou funciona de forma anormal.
Causas-raiz
- Versão de firmware incompatível
- Interrupção da atualização de firmware, que causa corrupção
- Defeitos de firmware não corrigidos
Análise em nível de parâmetros
- Transferência incompleta do arquivo de atualização de firmware
- Corrupção ou perda do arquivo de configuração
Exemplo real
Uma queda repentina de energia durante a atualização de firmware deixa a atualização incompleta, impede a inicialização do módulo e faz aparecer a mensagem “erro de firmware”.
Conclusão
As falhas em módulos de recarga envolvem diversos aspectos, como gestão de temperatura, sistemas de energia, protocolos de comunicação e componentes eletrônicos. Manutenção regular, configuração adequada dos parâmetros e ambientes de instalação de qualidade são fundamentais para garantir a operação estável das estações de recarga. Com procedimentos sistemáticos de diagnóstico de falhas, os operadores podem aumentar significativamente a confiabilidade dos equipamentos, reduzir os custos de manutenção e melhorar a experiência de recarga dos usuários.
