Módulo de recarga SiC de 60 kW para carregadores rápidos DC de VE

Módulo de Recarga SiC 60 kW

Name: Módulo de Recarga SiC 60 kW
Brand: NIUERA
SKU: XSC60KFGCN-FAC

Módulo de potência AC/DC de alta eficiência para recarga rápida DC

O módulo de recarga SiC de 60 kW é um módulo de potência AC/DC de alto desempenho, projetado para estações de recarga rápida DC de última geração. Com tecnologia SiC avançada, eficiência de até 97%, ampla faixa de potência constante de 300–1000 V e controle digital inteligente, oferece soluções de recarga confiáveis, energeticamente eficientes e escaláveis para a infraestrutura comercial de recarga de VE.

NIUERA

Modelo XSC60KFGCN-FAC

Potência constante: 60 kW
Eficiência: ≥ 97%
Faixa de potência constante: 300–1000 V
Grau de proteção: IP20

Certificações: ETLCBCE

Representante oficial no Brasil: MOVEERA

Pedir cotação Catálogo em PDF

Descrição

O módulo de recarga AC/DC SiC de 60 kW é um módulo de potência AC/DC de alta eficiência, desenvolvido para estações de recarga ultrarrápida de veículos elétricos (VE). Com a avançada tecnologia de carbeto de silício (SiC), entrega eficiência de até 97%, uma ampla faixa de potência constante de 300–1000 V e controle inteligente com DSP duplo. Projetado para sistemas de recarga de alta potência, oferece confiabilidade excepcional, eficiência energética e fácil integração ao sistema para a infraestrutura comercial de recarga de VE.

Principais recursos

Alta eficiência com SiC. A avançada tecnologia SiC entrega eficiência de até 97%, reduzindo as perdas de energia e os custos operacionais.
Ampla faixa de potência constante. Suporta saída de potência constante de 300–1000 V, para compatibilidade com diversas plataformas de baterias de VE.
Controle digital inteligente. A arquitetura de DSP duplo garante regulação precisa de tensão e corrente, para um desempenho de recarga estável.
Alta densidade de potência. O projeto compacto entrega 60 kW de potência de saída, simplificando a integração ao carregador e reduzindo o tamanho do sistema.
Confiável e de longa vida útil. A tecnologia de encapsulamento total em resina, a refrigeração a ar inteligente e o MTBF (tempo médio entre falhas) de 400.000 horas garantem uma operação confiável a longo prazo.
Proteção abrangente. Proteção integrada contra sobretensão, sobretemperatura e curto-circuito, além de gerenciamento inteligente de falhas, para uma operação segura.

Módulo de recarga AC/DC SiC de 60 kW

Atende às necessidades de recarga rápida de diversos veículos elétricos, com grande economia de energia e benefícios ambientais.

≥ 97%eficiência de pico
< 65 dBruído do ventilador
200 Acorrente de pico

Características do produto

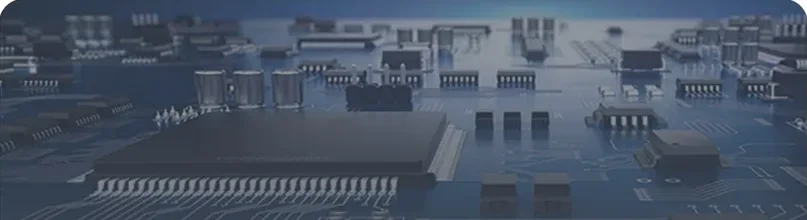

IGBT de alta eficiência + SiC MOS + diodo SiC
Chip TI de processamento digital de alta velocidade de nova geração
Encapsulamento total em resina, para vida útil longa
Refrigeração a ar inteligente, com baixo ruído

Módulo de 60 kW x módulo de 30 kW

Aumenta a densidade de potência e reduz o espaço necessário para a instalação.
Reduz o número de linhas de conexão e de interfaces entre os módulos, o que simplifica os circuitos internos e aumenta a confiabilidade do sistema.

Solução com módulos de 60 kW

Módulos necessários: 4
Pontos de conexão internos: 28
Volume do equipamento: 0,9 m³

Solução com módulos de 30 kW

Módulos necessários: 8
Pontos de conexão internos: 56
Volume do equipamento: 1,2 m³

Especificações técnicas

Modelo XSC60KFGCN-FAC. Os dados podem ser atualizados pelo fabricante; confirme a versão vigente na cotação.

Entrada	Modelo	XSC60KFGCN-FAC	XEH60KFGUS-FAC	XSC60KFGEU-FAC
	Faixa de tensão de entrada	Padrão China 260–485 Vca	Padrão EUA 384–530 Vca	Padrão UE 260–485 Vca
	Faixa de frequência de entrada	45–65 Hz
	Fator de potência	≥ 0,99
	Distorção harmônica total (THD)	≤ 5%
	Eficiência	≥ 97%
Saída	Faixa de potência constante	60 kW (300–1000 V)
	Faixa de corrente de saída	0–200 A
	Precisão de corrente constante	≤ ±1%
	Precisão de regulação de tensão	≤ ±0,5%
	Precisão de balanceamento de corrente	≤ ±5%
	Protocolo CAN	CAN, máx. 30
Modo de saída em alta tensão	Faixa de tensão de saída	200–1000 Vcc
	Tensão de saída nominal	1000 Vcc
	Corrente de saída	60 A
Modo de saída em baixa tensão	Faixa de tensão de saída	150–500 Vcc
	Tensão de saída nominal	500 Vcc
	Corrente de saída	120 A
Características do produto	MTBF (tempo médio entre falhas)	120.000 horas
	Dimensões (L × P × A)	397 × 573 × 86 mm
	Peso	≤ 29 kg
	Ruído do ventilador	< 65 dB
Condições ambientais	Grau de proteção	IP20
	Temperatura de operação	-40 °C a 70 °C; uso com redução de potência (derating) acima de 55 °C
	Temperatura de armazenamento	-40 °C a 85 °C
	Ventilador de refrigeração	Refrigeração a ar inteligente
Funções de proteção	Proteção contra curto-circuito	Após a atuação da proteção contra curto-circuito, o módulo fica sem saída e reinicia automaticamente
	Ponto de proteção contra sobretensão de saída	1050 V ± 10 V (recuperação manual; entra em modo de bloqueio após quatro ocorrências de sobretensão)
	Proteção contra sobretemperatura	Quando a temperatura detectada atinge o valor predefinido, a proteção é acionada automaticamente

Curvas de desempenho

Potência de saída

Curva de limitação da potência de saída por temperatura

Modo de alta tensão
Modo de baixa tensão

Curva dos modos de operação. Potência constante de 60 kW nos dois modos; no modo de alta tensão a corrente cai para 80 A abaixo de 480 V

Faixa de operação
Limite de desligamento

Curva de redução pela tensão de entrada (XSC60KFGEU-FAC). Valores aproximados lidos da curva original

Faixa de operação
Limite de desligamento

Curva de redução pela tensão de entrada (XEH60KFGUS-FAC). Valores aproximados lidos da curva original

Nota: o produto é atualizado constantemente; consulte as informações mais recentes.

Aplicações

Áreas de aplicação

O produto é adequado para a recarga de baterias de lítio, de chumbo-ácido, de níquel-hidreto metálico e outras. Atende a carros de passeio 100% elétricos, veículos de logística, empilhadeiras, AGVs, veículos de turismo, veículos de limpeza urbana, carrinhos de golfe, viaturas de patrulha, buggies, embarcações, veículos elétricos de baixa velocidade, sistemas de carga e descarga, gabinetes de troca de baterias, comunicações, equipamentos de energia e outros conjuntos de baterias.
