Módulo de Recarga LEV 10 kW

Name: Módulo de Recarga LEV 10 kW
Brand: NIUERA
SKU: XNY 10kT-100100

Módulo de potência AC/DC de alta eficiência para recarga rápida

O módulo de recarga AC/DC de 10 kW é um módulo de conversão de energia de alta eficiência, projetado para estações de recarga rápida DC. Com eficiência de até 95%, controle digital com DSP, tecnologia de PFC ativo, projeto com troca a quente (hot-swap) e ampla faixa de tensão de saída (30–120 Vcc), oferece desempenho de recarga confiável, escalável e estável para a infraestrutura comercial de recarga de VE.

NIUERA

Modelo XNY 10kT-100100

Potência máxima: 10 kW
Eficiência: ≥ 94%
Faixa de tensão de saída ajustável: 30–120 Vcc
Corrente máxima de saída: 100 A

Certificações: ETLCBCE

Representante oficial no Brasil: MOVEERA

Pedir cotação Catálogo em PDF

Descrição

O módulo de recarga AC/DC de 10 kW foi projetado para estações comerciais de recarga rápida DC, com conversão de energia eficiente e confiável. Com eficiência de até 95%, controle digital com DSP, tecnologia de correção ativa do fator de potência (PFC) e faixa de saída de 30–120 Vcc, garante um desempenho de recarga estável. O projeto compacto com troca a quente (hot-swap) e o suporte à operação em paralelo tornam a instalação, a manutenção e a expansão do sistema simples e econômicas.

Principais recursos

Eficiência de até 95%. Reduz as perdas de energia e os custos operacionais.
Ampla faixa de tensão de saída (30–120 Vcc). Compatível com diversos sistemas de baterias de veículos elétricos.
Controle digital com DSP. Garante uma recarga estável, precisa e confiável.
Tecnologia de correção ativa do fator de potência (PFC). Fator de potência ≥ 0,99 com baixa distorção harmônica.
Projeto com troca a quente (hot-swap). Manutenção simples, com tempo de inatividade mínimo.
Expansão em paralelo. Suporta até 60 módulos, para sistemas de recarga escaláveis.
Alta densidade de potência. O projeto compacto economiza espaço de instalação.
Comunicação CAN. Fácil integração com sistemas inteligentes de recarga de VE.

Módulo de recarga de 10 kW

A saída integra alimentação auxiliar de 12 V para BMS e relé de saída integrado.

≥ 94%eficiência de pico
20 Acorrente máxima de entrada

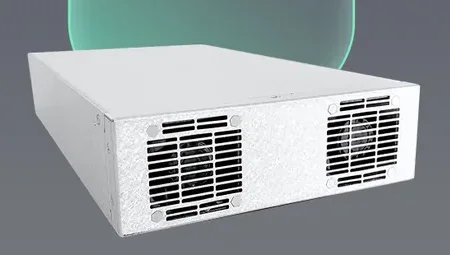

Módulo de recarga de 10 kW diante de um escudo verde translúcido, que simboliza a proteção

SmartProtect

Proteção inteligente do módulo: curto-circuito na saída, redução de potência em baixa tensão de entrada, sobretemperatura, sobrecorrente na saída, subtensão e sobretensão (na saída e na entrada).

Vantagens do módulo

Projeto compacto e fácil de transportar
Economia de energia e proteção ambiental
Qualidade aprimorada e boa compatibilidade
Instalação simples e manutenção fácil

Especificações técnicas

Modelo XNY 10kT-100100. Os dados podem ser atualizados pelo fabricante; confirme a versão vigente na cotação.

Especificações elétricas	Modelo	XNY 10kT-100100
	Tensão de entrada	260–520 Vca
	Potência máxima	10.000 W
	Tensão de entrada nominal	380 Vca
	Tensão máxima de entrada	530 Vca
	Corrente máxima de entrada	20 A
	Eficiência	≥ 94%
	Distorção harmônica total (THD)	≤ 5%
	Corrente de fuga	< 10 mA
Características de saída	Faixa de tensão de saída ajustável	+30 Vcc a +120 Vcc
	Faixa de corrente de saída	5–100 A
	Tensão de saída	100 Vcc
	Corrente máxima de saída	100 ± 1 A
	Precisão da corrente de saída	≤ ±1% (com tensão de saída ≥ 60 V e corrente de saída ≥ 20 A)
Ambiente de operação	Temperatura de operação	-20 °C a 65 °C (partida normal a -40 °C)
	Temperatura de armazenamento	-40 °C a 80 °C
	Umidade relativa	0–93% (sem condensação)
Características do produto	Função de comunicação	O módulo utiliza comunicação CAN
	Funções de proteção	Proteção contra sobrecorrente na saída, curto-circuito na saída, subtensão na saída, sobretensão na saída, falta de fase, sobretemperatura, sobretensão na entrada e subtensão na entrada, além de limitação de corrente na entrada e falha de comunicação
	Método de refrigeração	Ventilação forçada
	Dimensões (L × P × A)	212,3 × 383,8 × 70 mm
	Peso	< 6,5 kg
	Grau de proteção do invólucro	IP20

Funções de proteção

Proteção com redução de potência em baixa tensão de entrada
Proteção contra sobrecorrente na saída
Proteção contra subtensão na saída
Proteção contra sobretensão na saída
Proteção contra sobretemperatura
Proteção contra curto-circuito na saída
Proteção contra subtensão na entrada
Proteção contra sobretensão na entrada

Curvas de desempenho

Potência de saída

Relação entre a temperatura do ar de entrada e a potência de saída

Potência de saída

Relação entre a tensão de entrada e a potência de saída

Aplicações

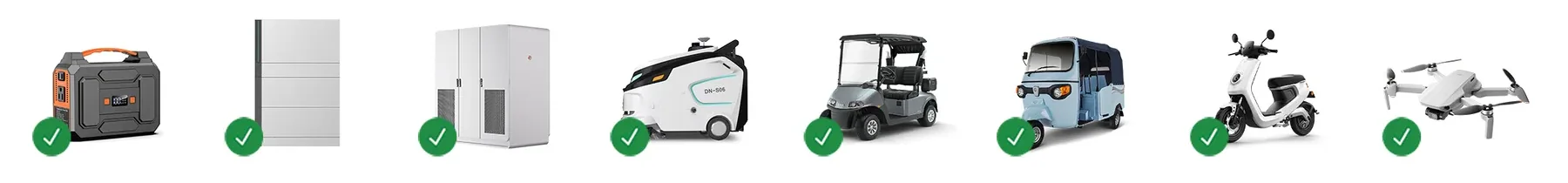

Áreas de aplicação

Indicado para o projeto de carregadores DC portáteis para VE, que podem ser facilmente transportados no veículo para uma recarga prática e rápida. Adequado para veículos elétricos de pequeno porte, motos e triciclos elétricos, alguns veículos elétricos de deslocamento urbano, veículos elétricos de turismo e veículos sobre trilhos, além de alguns veículos comerciais leves elétricos.
