Módulo de recarga V2G de 22 kW com tecnologia vehicle-to-grid

Módulo de Recarga V2G 22 kW

Name: Módulo de Recarga V2G 22 kW
Brand: NIUERA
SKU: XEV22KHGUS-FAC

Módulo de potência AC/DC bidirecional

O módulo de recarga V2G de 22 kW é um módulo de potência AC/DC bidirecional de alta eficiência, projetado para estações de recarga V2G (vehicle-to-grid) e sistemas de armazenamento de energia. Com eficiência de até 96%, controle digital com DSP duplo, ampla faixa de tensão e conversão de energia bidirecional, permite a transferência confiável de energia entre veículos elétricos e a rede elétrica, com aplicações flexíveis de recarga e descarga.

NIUERA

Modelo XEV22KHGUS-FAC

Potência máxima de saída: 22 kW
Eficiência: ≥ 95%
Faixa de tensão de saída: 150–1000 Vcc
Fator de potência: ≥ 0,99

Certificações: ETLCBCE

Representante oficial no Brasil: MOVEERA

Pedir cotação Catálogo em PDF

Descrição

O módulo de recarga V2G (vehicle-to-grid) de 22 kW é um módulo de potência AC/DC bidirecional de alto desempenho, projetado para estações de recarga V2G, sistemas de armazenamento de energia e aplicações de rede inteligente (smart grid). Com eficiência de até 96%, controle digital com DSP duplo e ampla compatibilidade de tensão, permite a recarga e a descarga estáveis entre veículos elétricos e a rede elétrica. Compatível com os modos de operação retificador, conectado à rede (grid-tied) e isolado da rede (off-grid), o módulo oferece gerenciamento de energia confiável, flexível e inteligente para a infraestrutura de recarga de VE da próxima geração.

Principais recursos

Eficiência de até 95%. Reduz as perdas de energia e os custos operacionais.
Ampla faixa de tensão de saída (150–1000 Vcc). Compatível com diversos sistemas de baterias de VE.
Controle digital com DSP. Garante uma recarga estável, precisa e confiável.
Tecnologia de correção ativa do fator de potência (PFC). Fator de potência ≥ 0,99 com baixa distorção harmônica.
Projeto com troca a quente (hot-swap). Manutenção simples, com tempo de inatividade mínimo.
Expansão em paralelo. Suporta até 60 módulos, para sistemas de recarga escaláveis.
Alta densidade de potência. O projeto compacto economiza espaço de instalação.
Comunicação CAN. Fácil integração com sistemas inteligentes de recarga de VE.

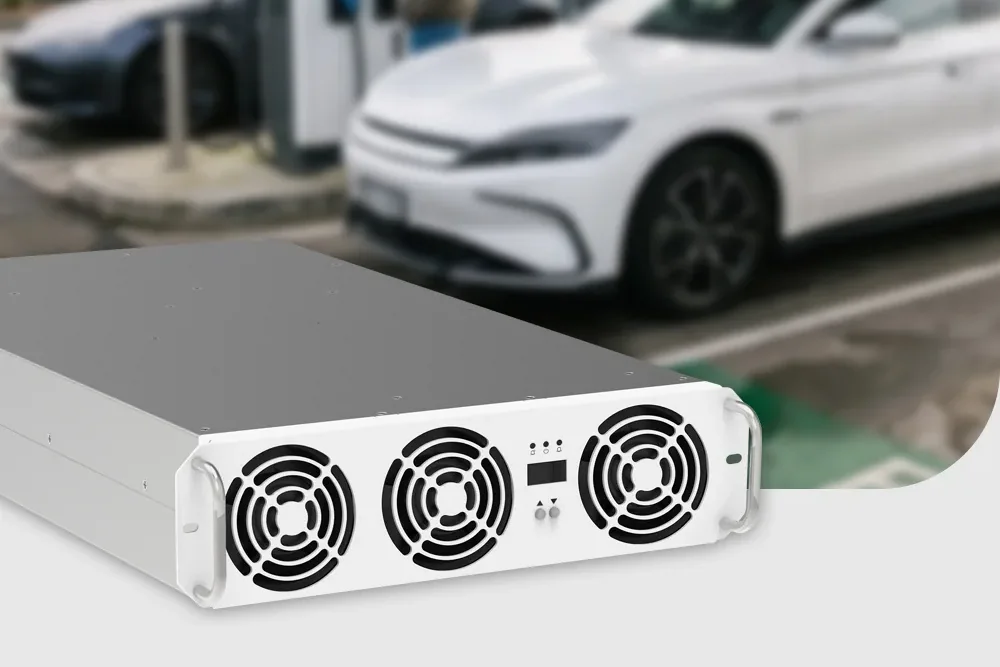

Módulo de potência AC/DC V2G de 22 kW

Módulo de conversão AC/DC bidirecional isolado de alta frequência.

Seis vantagens principais

Eficiência de conversão altíssimaEntrega eficiência superior a 96% (entrada de 380 Vca, saída de 400–1000 Vcc, carga de 50% a 100%), reduzindo de forma significativa a perda de energia e os custos operacionais.
Ampla faixa de tensãoSuporta faixas de saída DC de 150–1000 Vcc (retificador/conectado à rede) e de 200–1000 Vcc (isolado da rede), totalmente compatível com diversos níveis de tensão de baterias.
Paralelismo robustoSuporta até 60 módulos em paralelo (retificador/conectado à rede) e 12 módulos (isolado da rede), com divisão automática de corrente (desbalanceamento de ±5%).
Refrigeração a ar inteligenteSistema inteligente de refrigeração a ar forçado, com ajuste automático da velocidade do ventilador e redução da potência de saída (derating) acima de 55 °C, para garantir uma operação estável.
Tecnologia V2G bidirecionalSuporta fluxo de energia bidirecional (modos retificador e inversor), permitindo o despacho flexível de energia em aplicações V2G (vehicle-to-grid) orientadas à rede elétrica e de armazenamento de energia.
Proteção abrangenteProteção integrada contra curto-circuito, sobretemperatura (acima de 75 °C), sobretensão e subtensão (AC e DC) e falhas do ventilador, para garantir a segurança do sistema.

Destaques do módulo

Modos de operação flexíveisSuporta os modos retificador, inversor conectado à rede (grid-tied) e inversor isolado da rede (off-grid). No modo isolado, a tensão de saída é ajustável (340–420 Vca), para atender a cargas desequilibradas.

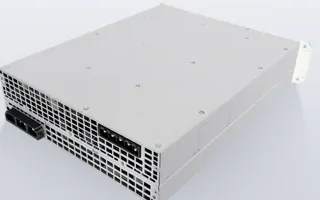

Comunicação avançadaConta com interfaces CAN (CAN AC e CAN DC) para monitoramento e controle em tempo real, com suporte à regulação de potência ativa e reativa (operação em quatro quadrantes) no modo conectado à rede.

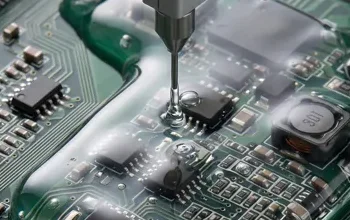

Projeto industrial robustoUsa a tecnologia de preenchimento parcial com gel (Half-Gel Fill, HG), para maior resistência à poeira e à água. Certificado nos EUA e otimizado para o mercado norte-americano.

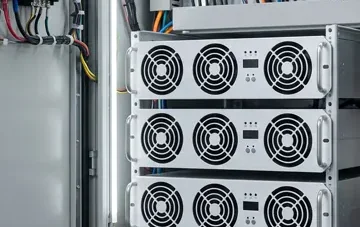

Manutenção simplificadaO projeto modular permite instalação e substituição plug-and-play simples, o que reduz ao mínimo o tempo de inatividade durante a manutenção.

Especificações técnicas

Modelo XEV22KHGUS-FAC. Os dados podem ser atualizados pelo fabricante; confirme a versão vigente na cotação.

Entrada e saída	Modelo	XEV22KHGUS-FAC
	Faixa de tensão de entrada	260–530 Vca
	Tensão de saída DC	300–1000 Vcc
	Corrente de saída em potência plena	0–73,3 A
	Potência máxima de saída	22 kW
Modo retificador (entrada AC)	Tensão nominal e corrente de entrada	380 Vca, sistema trifásico sem neutro; 33 A
	Faixa de tensão/frequência de entrada	260–530 Vca; 45–65 Hz
	Fator de potência	≥ 0,99
	Distorção harmônica de corrente (THD)	< 5% (saída de 50% a 100% da carga plena)
Modo retificador (saída DC)	Potência nominal	22 kW
	Faixa de tensão/corrente de saída	150–1000 Vcc, 0–73,3 A
	Precisão de regulação de tensão	< ±0,5%
	Precisão de corrente constante	≤ ±1% (carga de saída de 20% a 100% da faixa nominal)
	Eficiência	≥ 95%
Modo inversor (entrada DC)	Tensão de entrada DC e potência de saída	300–1000 Vcc; saída de potência constante de 22 kW
Modo inversor (entrada DC)	Corrente máxima	73,3 A
Modo inversor (saída AC)	Tensão de saída AC e potência de saída	260–530 Vca; saída de potência constante de 22 kW em 320–530 Vca
	Potência/corrente nominal	22 kW / 33,3 A
	Frequência de saída AC	50 Hz/60 Hz
	Distorção harmônica total (THD)	< 5%
	Fator de potência de saída	Valor ajustável de 0,8 a 1 e de -0,8 a -1
	Eficiência	≥ 95%
Ambiente de operação	Temperatura de operação	-40 °C a 75 °C; redução de potência (derating) acima de 55 °C
	Temperatura de armazenamento	-40 °C a 80 °C
	Altitude	2000 m; é necessária redução de potência (derating) acima de 2000 m
	Umidade relativa	≤ 95% UR, sem condensação
Características do produto	Dimensões (L × P × A)	300 × 400 × 84 mm
	Peso	≤ 15 kg
	Ruído do ventilador	≤ 55 dB

Curvas de desempenho

Potência de saída

Curva de potência de saída e tensão de entrada no modo retificador

Potência de saída

Curva de potência de saída e tensão de saída no modo inversor

Tensão de saída

Curva de tensão de saída e corrente de saída no modo retificador. Valores aproximados lidos do gráfico original

Potência de saída

Curva de potência de saída e tensão de entrada no modo inversor. Valores aproximados lidos do gráfico original

Aplicações

Áreas de aplicação

Indicado para o projeto de carregadores DC portáteis para VE, que podem ser facilmente transportados no veículo para uma recarga prática e rápida. Adequado para veículos elétricos de pequeno porte, motos e triciclos elétricos, alguns veículos elétricos de deslocamento urbano, veículos elétricos de turismo e veículos sobre trilhos, além de alguns veículos comerciais leves elétricos.
