Módulo DC/DC bidirecional de 40 kW e 1500 V

Módulo de Potência DC/DC Bidirecional 40 kW 1500 V

Name: Módulo de Potência DC/DC Bidirecional 40 kW 1500 V
Brand: NIUERA
SKU: XDD40MHGUS-FAC

Módulo DC/DC bidirecional isolado de alta frequência para armazenamento de energia e recarga de VE

O XDD40MHGUS-FAC da NIUERA é um módulo de potência DC/DC bidirecional isolado de alta frequência, desenvolvido para a infraestrutura de armazenamento de energia e de recarga de VE de nova geração. Com 40 kW de potência e ampla faixa de 200–1500 Vcc tanto no barramento DC quanto no lado da bateria, alcança eficiência de pico ≥ 98,5% e permite até 60 unidades em paralelo para sistemas escaláveis em escala de megawatts.

NIUERA

Modelo XDD40MHGUS-FAC

Potência nominal: 40 kW
Faixa de tensão (bateria e barramento DC): 200–1500 Vcc
Eficiência de pico: ≥ 98,5%
Módulos em paralelo: até 60

Certificações: ETLCBCE

Representante oficial no Brasil: MOVEERA

Pedir cotação Catálogo em PDF

Descrição

O XDD40MHGUS-FAC é um módulo de conversão DC/DC bidirecional isolado de alta frequência, cujas principais vantagens são a faixa de tensão ultraampla, o excelente desempenho de temperatura de operação em plena carga e a alta eficiência. Sua robusta capacidade de proteção e a alta densidade de potência também são características-chave. Tem ampla aplicação em sistemas de barramento DC e em cenários de interação de energia com baterias, incluindo armazenamento de energia, integração de Solar + Armazenamento + Recarga (FV + ESS + VE), aproveitamento em cascata de baterias e soluções multienergia complementares para data centers.

Principais recursos

Alta eficiência e alta densidade de potência. Eficiência de pico ≥ 98,5% (1500 V → 1500 V, plena carga) em um invólucro compacto de 85 × 360 × 459 mm e ≤ 17 kg.
Fluxo de potência realmente bidirecional. Curvas de carga e descarga simétricas nos lados da bateria e do barramento DC; alterna de forma contínua entre os modos direto (carga) e reverso (descarga).
Faixa de tensão ultraampla. Faixa de operação de 200–1500 Vcc em ambos os lados, com saída em potência constante a partir de 400 V (bateria) / 500 V (barramento), ideal para diferentes tecnologias de bateria e configurações de tensão.
Grande escalabilidade. Operação em paralelo de até 60 módulos, com compartilhamento automático de corrente (desbalanceamento ≤ ±5%), para projetos de sistemas em escala de MW.
Feito para condições extremas. Opera de -40 °C a +75 °C, com redução de potência (derating) inteligente em função da temperatura; sem perda de desempenho até 2000 m de altitude.
Troca a quente (hot-swap) e manutenção facilitada. Substituição do módulo com poucas ferramentas e sem desligar o sistema, o que minimiza o tempo de inatividade.
Conjunto completo de proteções. Proteção contra sobretensão e subtensão, sobretemperatura, curto-circuito, falha de ventoinha e perda de comunicação, com códigos de falha por LED (E01-E10) e diagnóstico via barramento CAN.
Certificado e em conformidade. CE/TUV, cTUVus (UL2202, UL9741), IEC 61851-1, IEC 62477-1; atende às normas NB/T 33001-2018 e NB/T 33008.1-2018 para carregadores de VE do tipo off-board (externos ao veículo).
Confiabilidade desde o projeto. MTBF > 500.000 horas, precisão de regulação de tensão ≤ ±0,5% e ondulação ≤ 1%.

Seis recursos principais

Fluxo de energia bidirecional
Faixa de tensão ultraampla
Eficiência altíssima
Grande capacidade de paralelismo
Proteção abrangente
Operação em ampla faixa de temperatura

Destaques do módulo

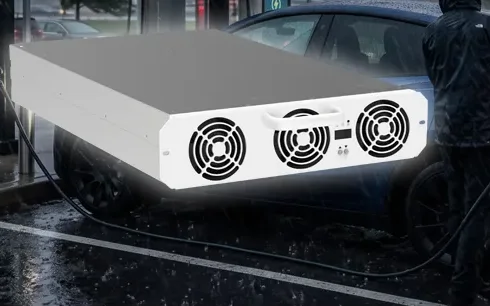

Adaptabilidade ambiental extremaProjetado para ambientes severos, com altitude de operação de até 2000 m e umidade relativa ≤ 95%. Grau de proteção recomendado: IP54 / IP30. Aprovado nas normas IEC de compatibilidade eletromagnética (EMC), com alta imunidade a interferências.
Controle e comunicação precisosUtiliza comunicação por barramento CAN, com passo mínimo de ajuste de tensão de 0,1 Vcc. Saída de alta precisão, com precisão de regulação de tensão ≤ ±0,5% e precisão de corrente constante ≤ ±1%, para um gerenciamento seguro e preciso das baterias.

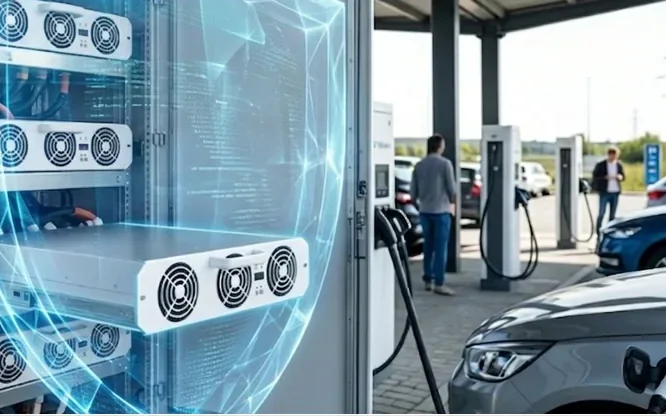

Projeto de alta confiabilidadeMTBF > 500.000 horas. Rigidez dielétrica de até 5656 Vcc.

Especificações técnicas

Modelo XDD40MHGUS-FAC. Os dados podem ser atualizados pelo fabricante; confirme a versão vigente na cotação.

Item	Especificação
Parâmetros básicos
Dimensões	85 mm (A) × 360 mm (L) × 459 mm (P)
Peso	≤ 17 kg (sem a embalagem)
Eficiência de pico em plena carga	≥ 98,5%; Vin = 1500 Vcc, Vo = 1500 Vcc em plena carga
Método de dissipação de calor	Ventilação forçada
Modo de comunicação	Barramento CAN
Método de refrigeração	Ventilação forçada
Protocolo	CAN Bus
Grau de proteção	IP20
Número de módulos em paralelo	≤ 60 unidades
Indicador	Verde: operação normal; amarelo: alarme de proteção; vermelho: alarme de falha
Características externas do lado da bateria
Faixa de tensão	200–1500 Vcc
Faixa de corrente	0–100 A
Tensão nominal	1500 Vcc
Faixa de potência constante	400–1500 Vcc
Precisão de regulação de tensão	≤ ±0,5%
Precisão de corrente constante	≤ ±1% (faixa de carga de saída: 20% a 100% do valor nominal)
Valor de pico da ondulação	≤ 1%
Desbalanceamento do compartilhamento de corrente	≤ ±5%
Características externas do lado do barramento DC
Faixa de tensão	200–1500 Vcc
Faixa de corrente	0–80 A
Tensão nominal	1500 Vcc
Precisão de regulação de tensão	≤ ±0,5%
Precisão de corrente constante	≤ ±1% (corrente de saída de 20% a 100% da corrente nominal)
Ondulação pico a pico	≤ 1%
Desbalanceamento do compartilhamento de corrente	≤ ±5%
Condições ambientais
Temperatura ambiente de operação	Faixa de operação: -40 °C a +75 °C; acima de 55 °C, usar com capacidade reduzida (derating).
Temperatura de armazenamento	-40 °C a +75 °C
Umidade relativa	≤ 95% UR, sem condensação
Pressão atmosférica	79–106 kPa
MTBF	> 500.000 horas

Curvas de desempenho

Região de operação

Curva de carga e descarga do lado da bateria (500 V < Vbus < 1500 V). Valores aproximados lidos do gráfico original

Região de operação

Curva de carga e descarga do lado do barramento DC (400 V < Vbat < 1500 V). Curva ilustrativa, sem escala numérica

Potência de saída

Curva de carga e descarga do lado da bateria: potência x temperatura ambiente (500 V < Vbus < 1500 V). Valores aproximados lidos do gráfico original

Aplicações

Adaptação a vários cenários

Sistemas de armazenamento de energiaUnidade central de carga e descarga para gabinetes de armazenamento de energia em baterias.
Sistema integrado Solar + Armazenamento + RecargaBarramento DC que conecta o sistema fotovoltaico (FV), as baterias de armazenamento de energia e os carregadores.
Veículos de recarga móvelSolução de recarga embarcada de alta densidade de potência.
