Módulo de recarga de VE de 30 kW para carregadores DC

Módulo de Recarga 30 kW

Name: Módulo de Recarga 30 kW
Brand: NIUERA
SKU: X-EH-30K-TX-01

Retificador AC/DC de alta eficiência de 1000 V para recarga rápida DC

O módulo de recarga de 30 kW da NIUERA oferece uma faixa de potência constante ultra-ampla de 300–1000 V e eficiência de pico de até 96% para estações de recarga rápida DC. Com troca a quente (hot-swap), controle digital com DSP duplo e certificações CE/CB completas, é uma solução de potência confiável e de alta densidade para a infraestrutura comercial e pública de recarga de VE.

NIUERA

Modelo X-EH-30K-TX-01

Potência constante: 30 kW
Eficiência de pico: ≥ 96%
Faixa de potência constante: 300–1000 V
Grau de proteção: IP20

Certificações: ETLCBCE

Representante oficial no Brasil: MOVEERA

Pedir cotação Catálogo em PDF

Descrição

O módulo de recarga AC/DC de 30 kW da NIUERA é uma solução de potência de ponta, desenvolvida para estações de recarga rápida DC de alto desempenho. Projetado para máxima versatilidade, oferece uma faixa de potência constante ultra-ampla (300–1000 V) e uma eficiência de pico de 96%, líder de mercado. O módulo combina alta densidade de potência, confiabilidade superior e controle digital inteligente, o que o torna uma escolha ideal para integrar a infraestrutura moderna de recarga de veículos elétricos (VE) na Europa e na América do Norte.

Principais recursos

Potência constante em faixa ultra-ampla. Faixa de saída otimizada de 150 V a 1000 V, que garante ampla compatibilidade com diferentes arquiteturas de baterias de VE.
Alta eficiência e baixo consumo. Eficiência de pico ≥ 96% para minimizar as perdas de energia, com consumo em standby ultrabaixo (< 5 W).
Controle digital inteligente. Utiliza tecnologia de DSP duplo para regulação precisa de tensão e corrente e oferece troca a quente (hot-swap), o que facilita a manutenção sem interrupções.
Proteção robusta. Recursos de segurança integrados, como proteção contra fluxo reverso (anti-backfilling), contra curto-circuito e contra sobretemperatura, para garantir a estabilidade operacional de longo prazo.

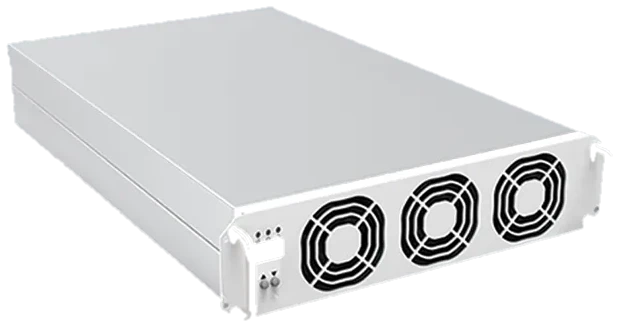

Módulo de recarga de 30 kW, com três ventiladores no painel frontal

Módulo de recarga de 30 kW/1000 V

Atende às necessidades de recarga rápida de diversos veículos elétricos, com grande economia de energia e benefícios ambientais.

≥ 96%eficiência de pico
< 5 Wconsumo em standby
100 Acorrente de pico

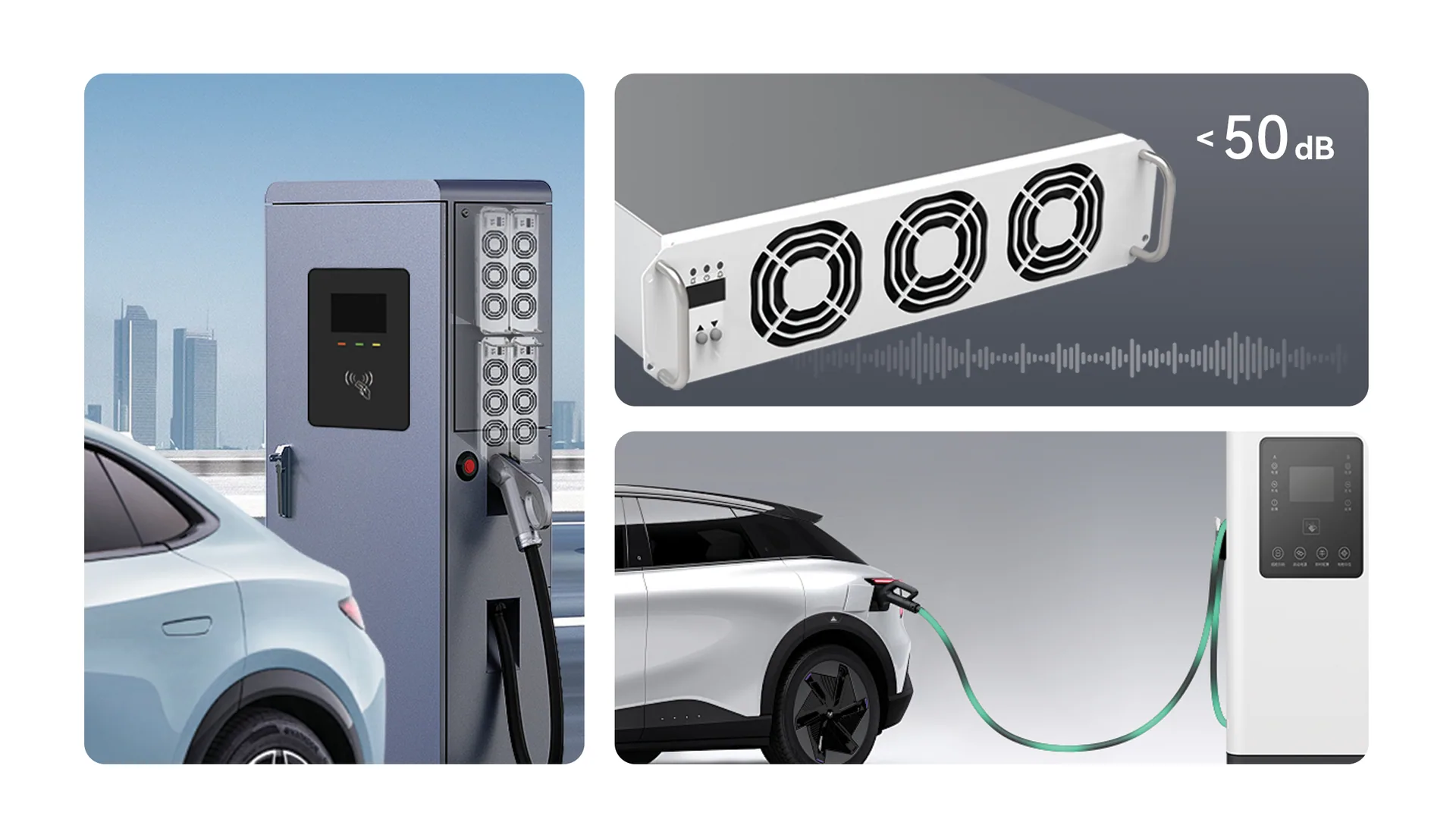

Módulo de 30 kW instalado em um carregador DC, com ruído inferior a 50 dB, e veículos elétricos em recarga

Destaques do módulo

Potência constante em faixa ultra-ampla150–1000 Vcc. Saída eficiente, com potência contínua em todo o intervalo, sem redução de potência.
Baixo consumo e alta eficiênciaAlta eficiência e perdas reduzidas: a eficiência de pico do equipamento chega a 96%.
Controle digital e projeto inteligenteControle digital com DSP duplo, com suporte ao ajuste de tensão e de corrente.
Proteção completaFunções completas de proteção e alarme, para garantir a segurança da recarga em todos os aspectos.

Especificações técnicas

Modelo X-EH-30K-TX-01. Os dados podem ser atualizados pelo fabricante; confirme a versão vigente na cotação.

Entrada	Modelo	X-EH-30K-TX-01	XEH-30K-TX-02	X-EH-30K-TX-03
	Faixa de tensão de entrada	Padrão China 260–485 Vca	Padrão EUA 384–530 Vca	Padrão UE 260–485 Vca
	Faixa de frequência de entrada	45–65 Hz
	Fator de potência	≥ 0,99
	Distorção harmônica total (THD)	≤ 5%
	Eficiência de pico	≥ 96%
Saída	Faixa de potência constante	30 kW (300–1000 V)
	Faixa de corrente de saída	0–100 A
	Precisão de corrente constante	≤ ±1%
	Precisão de regulação de tensão	≤ ±0,5%
	Precisão de balanceamento de corrente	≤ ±3%
	Interface de comunicação	CAN, máx. 60
Saída em alta tensão	Faixa de tensão de saída	200–1000 V
	Tensão de saída nominal	1000 V
	Corrente de saída	30 A
	Faixa de ajuste do limite de corrente	0,5 A ≤ I ≤ 60 A
Saída em baixa tensão	Faixa de tensão de saída	150–500 V
	Tensão de saída nominal	500 V
	Corrente de saída	60 A
	Faixa de ajuste do limite de corrente	0,5 A ≤ I ≤ 100 A
Características do produto	Dimensões (L × P × A)	300 × 437 × 84 mm
	Peso	≤ 17 kg
	Ruído do ventilador	< 50 dB (a 1 m do equipamento)
Condições ambientais	Temperatura de operação	-40 °C a 75 °C; redução de potência (derating) acima de 55 °C
	Temperatura de armazenamento	-40 °C a 85 °C; umidade de 5% a 90%, sem condensação
	Grau de proteção	IP20
Funções de proteção	Proteção contra curto-circuito	Após a atuação da proteção contra curto-circuito, o módulo fica sem saída e é bloqueado após quatro reinícios automáticos
	Ponto de proteção contra sobretensão de saída	1050 V ± 10 V (recuperação manual; entra em modo de bloqueio após quatro ocorrências de sobretensão)
	Proteção contra sobretemperatura	A proteção é acionada automaticamente quando a temperatura detectada atinge o valor predefinido. Após a atuação da proteção, não há saída. Após a recuperação, é necessário iniciar o sistema por meio de um comando

Curvas de desempenho

Potência de saída

Curva de limitação da potência de saída por temperatura (X-EH-30K-TX-03)

Tensão de saída

Curva dos modos de operação (X-EH-30K-TX-03). Valores aproximados lidos do gráfico original

Faixa de operação

Curva de redução pela tensão de entrada (X-EH-30K-TX-03)

Aplicações

Áreas de aplicação

O produto é adequado para a recarga de baterias de lítio, de chumbo-ácido, de níquel-hidreto metálico e outras. Atende a carros de passeio 100% elétricos, veículos de logística, empilhadeiras, AGVs, veículos de turismo, veículos de limpeza urbana, carrinhos de golfe, viaturas de patrulha, buggies, embarcações, veículos elétricos de baixa velocidade, sistemas de carga e descarga, gabinetes de troca de baterias, comunicações, equipamentos de energia e outros conjuntos de baterias.
