Módulo de Recarga LEV 6 kW

Name: Módulo de Recarga LEV 6 kW
Brand: NIUERA
SKU: XNY B6000T

Módulo de potência AC/DC compacto e de alta eficiência para veículos elétricos leves

O módulo de recarga LEV DC de 6 kW é um módulo de potência AC/DC compacto e de alta eficiência, projetado para motos elétricas, estações de troca de baterias, carregadores DC portáteis e outras aplicações de VE de baixa tensão. Com eficiência de até 94%, alimentação auxiliar de 12 V para BMS integrada, relé de saída, várias opções de tensão e proteção completa, oferece recarga confiável e eficiente.

NIUERA

Modelo XNY B6000T

Potência máxima de saída: 6 kW
Eficiência: ≥ 94%
Tensões nominais de saída: 48 / 80 / 144 Vcc
Grau de proteção: IP20

Certificações: ETLCBCE

Representante oficial no Brasil: MOVEERA

Pedir cotação Catálogo em PDF

Descrição

O módulo de recarga DC para veículos elétricos leves (LEV) de 6 kW é um módulo de potência AC/DC compacto, projetado para aplicações de recarga de VE de baixa tensão. Com eficiência de até 94%, alimentação auxiliar de 12 V para BMS integrada, relé de saída e várias opções de tensão de saída, ele proporciona recarga confiável e eficiente para motos elétricas, sistemas de troca de baterias, carregadores DC portáteis e outros veículos elétricos de baixa velocidade.

Principais recursos

Alta eficiência. Eficiência de até 94%, para menor perda de energia e desempenho de recarga estável.
Alimentação para BMS integrada. A alimentação auxiliar de 12 V para BMS e o relé de saída integrados simplificam o projeto do carregador e a integração ao sistema.
Tensão de saída flexível. Aceita várias opções de tensão de saída, para atender a diferentes sistemas de baterias de baixa tensão.
Projeto compacto. A estrutura compacta e leve facilita a integração em carregadores portáteis e gabinetes de recarga.
Proteção completa. Proteções integradas contra sobretensão, sobrecorrente, curto-circuito, sobretemperatura e condições anormais na entrada.
Ampla gama de aplicações. Ideal para motos elétricas, estações de troca de baterias, carregadores DC portáteis, triciclos elétricos, veículos elétricos de turismo, carrinhos de golfe e outros sistemas de recarga de VE de baixa velocidade.

Módulo de recarga de 6 kW

Módulo retificador de comutação em alta frequência, com entrada de tensão AC e saída de tensão DC ajustável.

≥ 94%eficiência de pico
12 Acorrente máxima de entrada

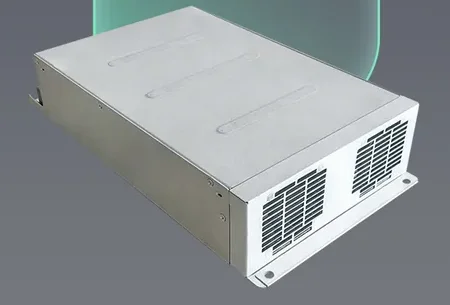

Módulo de recarga de 6 kW diante de um escudo verde translúcido, que simboliza a proteção

SmartProtect

Proteção inteligente do módulo: curto-circuito na saída, redução de potência em baixa tensão de entrada, sobretemperatura, sobrecorrente na saída, subtensão e sobretensão (na saída e na entrada).

Vantagens do módulo

Projeto compacto e fácil de transportar
Economia de energia e proteção ambiental
Qualidade aprimorada e boa compatibilidade
Instalação simples e manutenção fácil

Especificações técnicas

Modelo XNY B6000T. Os dados podem ser atualizados pelo fabricante; confirme a versão vigente na cotação.

Especificações	Modelo	XNY B6000T-48100	XNY B6000T-8080	XNY B6000T-14440
	Faixa de tensão de saída	32–64 Vcc	48–100 Vcc	96–204 Vcc
	Faixa de tensão de entrada	320–440 Vca	320–480 Vca
	Tensão nominal de saída	48 Vcc	80 Vcc	144 Vcc
	Corrente máxima de saída	100 A	80 A	40 A
	Potência máxima de saída	6000 W
Parâmetros técnicos	Faixa de frequência de entrada	47–63 Hz
	Corrente máxima de entrada	12 A
	Fator de potência	≥ 0,93 @ 380 Vca, 50–100% de carga
	Eficiência	≥ 94% (220 Vca, 50–100% de carga)	≥ 94% (380 Vca, 50–100% de carga)
	Temperatura de operação	-20 °C a +45 °C (partida normal a -40 °C)	-20 °C a +55 °C (partida normal a -40 °C)
	Temperatura de armazenamento	-40 °C a +70 °C
	Grau de proteção	IP20
	Dimensões (L × P × A)	188 × 346 × 68 mm
	Método de refrigeração	Ventilação forçada (o módulo possui ventoinha própria, com controle de temperatura e regulação de velocidade)

Funções de proteção

Proteção com redução de potência em baixa tensão de entrada
Proteção contra sobrecorrente na saída
Proteção contra subtensão na saída
Proteção contra sobretensão na saída
Proteção contra sobretemperatura
Proteção contra curto-circuito na saída
Proteção contra subtensão na entrada
Proteção contra sobretensão na entrada

Curvas de desempenho

Curva de potência de saída (XNY B6000T-48100). Valores aproximados lidos do gráfico original

Curva de potência de saída (XNY B6000T-8080). Valores aproximados lidos do gráfico original

Curva de potência de saída (XNY B6000T-14440). Valores aproximados lidos do gráfico original

Aplicações

Áreas de aplicação

Indicado para o projeto de carregadores DC portáteis para VE, que podem ser facilmente transportados no veículo para uma recarga prática e rápida. Adequado para veículos elétricos de pequeno porte, motos e triciclos elétricos, alguns veículos elétricos de deslocamento urbano, veículos elétricos de turismo e veículos sobre trilhos, além de alguns veículos comerciais leves elétricos.
