Módulo de potência DC/DC unidirecional de 40 kW e 1500 V

Módulo de Potência DC/DC Unidirecional 40 kW 1500 V

Name: Módulo de Potência DC/DC Unidirecional 40 kW 1500 V
Brand: NIUERA
SKU: XED40MHG-FAC

Conversor DC/DC isolado de 200–1500 V para recarga de VE, solar e armazenamento de energia

Módulo de potência DC/DC unidirecional isolado de 40 kW, com entrada e saída de 200–1500 V, eficiência de pico de até 98,5% e corrente de saída de 100 A, projetado para recarga de VE, sistemas fotovoltaicos, ESS e aplicações de alta tensão DC.

NIUERA

Modelo XED40MHG-FAC

Potência nominal: 40 kW
Faixa de tensão de entrada e saída: 200–1500 V
Eficiência de pico: até 98,5%
Corrente de saída: até 100 A

Certificações: ETLCBCE

Representante oficial no Brasil: MOVEERA

Pedir cotação Catálogo em PDF

Descrição

O XED40MHG-FAC é um módulo conversor DC/DC unidirecional isolado de alta frequência, cujas principais vantagens são a faixa de tensão ultraampla, a temperatura de operação em plena carga muito elevada e a eficiência altíssima, além do alto grau de proteção e da alta densidade de potência. O produto é amplamente utilizado em aplicações com entrada e saída DC de altíssima tensão, como recarga de veículos elétricos, sistemas de geração fotovoltaica, sistemas de armazenamento de energia, transporte ferroviário urbano e equipamentos industriais.

Principais recursos

Alta potência de saída de 40 kW. Entrega até 40 kW de potência nominal para aplicações de recarga DC de alta potência e de conversão de energia.
Ampla faixa de tensão de 200–1500 V. Aceita uma ampla faixa de tensão DC de entrada e de saída, de 200 V a 1500 V, para uma integração flexível ao sistema.
Eficiência de pico de até 98,5%. A alta eficiência de conversão ajuda a reduzir as perdas de potência e a melhorar o desempenho geral do sistema.
Corrente de saída de até 100 A. Fornece até 100 A de corrente de saída para sustentar a recarga DC de alta potência e aplicações de potência exigentes.
Projeto modular e escalável. Permite o compartilhamento automático de corrente e a operação em paralelo de até 60 módulos, para uma expansão de potência flexível.
Comunicação CAN inteligente. Permite a comunicação via barramento CAN para monitoramento, controle e operação coordenada dentro do equipamento de recarga.

Seis recursos principais

Troca a quente (hot-plugging)
Compartilhamento automático de corrente
Limitação da potência de entrada
Configuração de saída
Proteção completa
Controle inteligente de temperatura

Destaques do módulo

Alta eficiênciaEficiência de pico > 98,5% e eficiência ponderada de 96,5%, o que reduz de forma efetiva o consumo de energia e melhora a economia geral do sistema.
Ampla faixa de tensãoSuporta uma faixa ultraampla de tensão DC de entrada e saída, de 200 Vcc a 1500 Vcc, com grande compatibilidade para diversas aplicações.
Ampla faixa de temperaturaOpera em uma faixa de temperatura ultraampla, de -40 °C a +75 °C, com capacidade de operação em plena carga abaixo de 55 °C, adaptando-se a diversos ambientes severos.

Especificações técnicas

Modelo XED40MHG-FAC. Os dados podem ser atualizados pelo fabricante; confirme a versão vigente na cotação.

Item	Especificação
Geral
Dimensões	85 mm (A) × 360 mm (L) × 459 mm (P)
Peso	≤ 17 kg (sem a embalagem)
Eficiência de pico em plena carga	≥ 98% @ Vin = 1500 Vcc, Vo = 1500 Vcc, em plena carga
Eficiência (pico)	> 98,5%
Eficiência ponderada	96,5%
Método de refrigeração	Ventilação forçada
Protocolo	CAN Bus
Grau de proteção	IP20
Número de módulos em paralelo	≤ 60 unidades
Indicador	Verde: operação normal; amarelo: alarme; vermelho: falha; display numérico LED
Entrada
Tensão de entrada	200–1500 Vcc, entrada DC + PE
Corrente de entrada	0–80 A
Saída
Faixa de tensão	200–1500 Vcc
Faixa de corrente	0–100 A
Corrente nominal	27 A @ 1500 V
Precisão de regulação de tensão	≤ ±0,5%
Precisão de corrente constante	≤ ±1% (corrente de saída de 20% a 100% da corrente nominal)
Ondulação pico a pico	≤ 1%
Desbalanceamento do compartilhamento de corrente	≤ ±5%
Condições ambientais
Temperatura de operação	-40 °C a +75 °C; acima de 55 °C é necessária redução de potência (derating)
Temperatura de armazenamento	-40 °C a +75 °C
Umidade relativa	≤ 95% UR, sem condensação
Altitude	Sem necessidade de redução de potência até 2000 m; acima de 1000 m, a temperatura de operação diminui 1 °C a cada 100 m de aumento de altitude
MTBF	> 500.000 horas

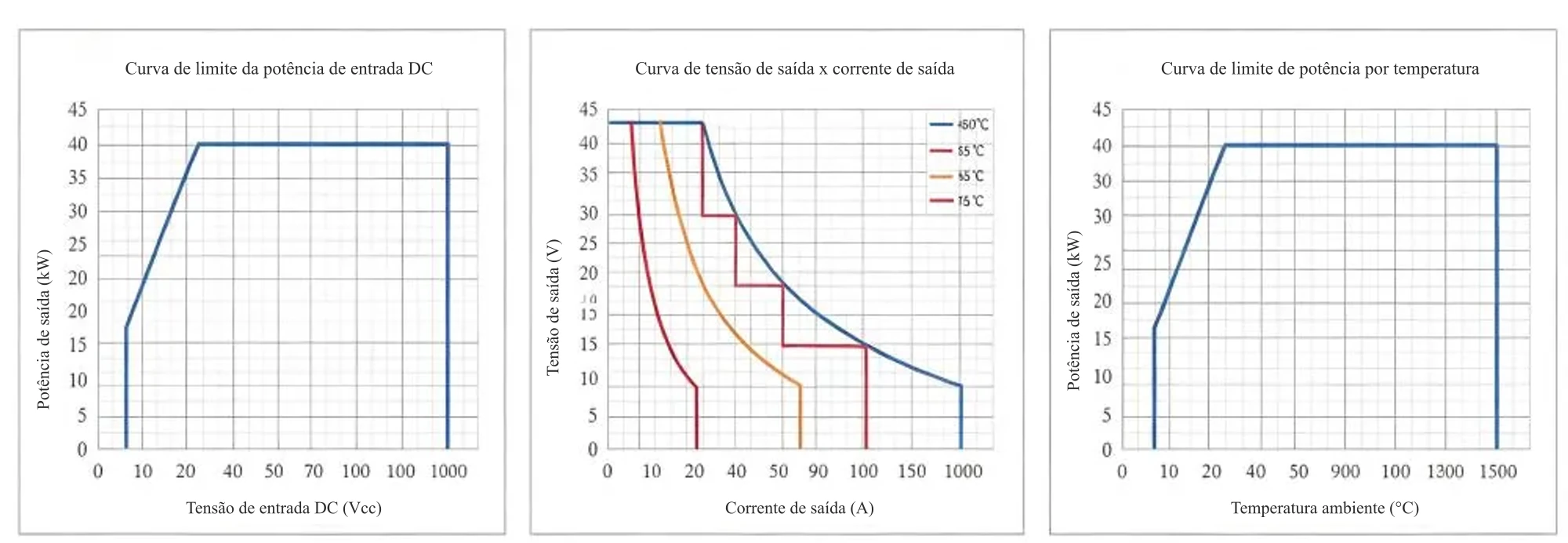

Três gráficos do módulo de 40 kW: curva de limite da potência de entrada DC, curva de tensão de saída em função da corrente de saída para quatro temperaturas e curva de limite de potência por temperatura — Figura 1-1. Curva de limitação da potência de entrada DC. Figura 1-2. Curva característica da tensão de saída em função da corrente de saída. Figura 1-3. Curva de potência com redução por temperatura (derating).

Aplicações

Adaptação a vários cenários

Sistemas de armazenamento de energiaUnidade central de carga e descarga para gabinetes de armazenamento de energia em baterias.
Sistema integrado Solar + Armazenamento + Recarga (FV + ESS + VE)Barramento DC que conecta os painéis fotovoltaicos, as baterias de armazenamento de energia e os carregadores.
Veículos de recarga móvelSolução de recarga embarcada de alta densidade de potência.
