Eficiência dos módulos de recarga de VE explicada: como alcançar mais de 97% de conversão de potência

No mercado de infraestrutura de recarga de veículos elétricos, em rápida evolução, a eficiência de conversão de potência tornou-se um diferencial crítico. Com a adoção de VE se acelerando no mundo todo, operadores de estações de recarga e fabricantes OEM concentram-se cada vez mais em uma métrica-chave: alcançar e manter eficiência de conversão de potência de 97% ou mais em seus módulos de recarga. Mas o que esse patamar realmente significa e por que ele importa para o seu negócio?

Entendendo a eficiência de conversão de potência em módulos de recarga de VE

A eficiência de conversão de potência mede com que eficácia um módulo de recarga de VE converte a energia AC da rede elétrica em energia DC capaz de carregar a bateria de um veículo elétrico. Quando falamos em eficiência de 97% ou mais, estamos descrevendo a porcentagem da energia elétrica transferida com sucesso ao veículo, sendo o restante perdido na forma de calor durante o processo de conversão.

A matemática por trás dos ganhos de eficiência

A diferença entre um módulo com 94% de eficiência e outro com 97% pode parecer marginal — apenas 3 pontos percentuais. Na operação real, porém, essa diferença se traduz em impactos financeiros e ambientais significativos.

Considere uma estação de recarga rápida DC de 350 kW operando 12 horas por dia, com taxa de utilização de 25%:

• Com 94% de eficiência: perda anual de energia de aproximadamente 19.710 kWh
• Com 97% de eficiência: perda anual de energia de aproximadamente 9.855 kWh
• Economia: quase 10.000 kWh por ano por estação

Com um custo médio de eletricidade de US$ 0,15/kWh, essa melhoria de 3% na eficiência economiza cerca de US$ 1.480 por ano em cada estação de recarga — sem contar a redução das necessidades de refrigeração e o aumento da vida útil do equipamento.

Principais tecnologias por trás de uma eficiência de 97% ou mais

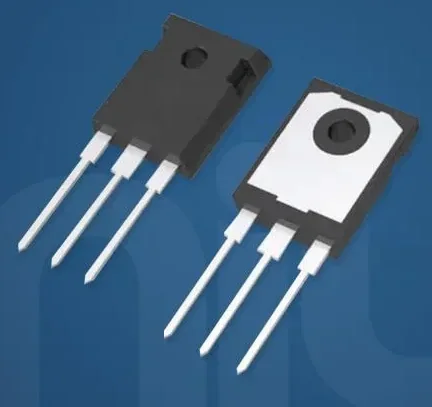

Semicondutores de potência de carbeto de silício (SiC)

A transição dos IGBTs tradicionais de silício para MOSFETs de carbeto de silício representa o maior salto tecnológico em eficiência de módulos de recarga de VE. Os semicondutores de SiC oferecem várias vantagens críticas:

Desempenho de comutação superior: os MOSFETs de SiC podem comutar em frequências de 2 a 3 vezes maiores que as dos IGBTs de silício (45–250 kHz contra 15–40 kHz), reduzindo as perdas de comutação em até 50%.

Menores perdas de condução: com valores de resistência em condução (RDS(on)) tão baixos quanto 10–32 mΩ a 1200 V, os dispositivos de SiC minimizam a dissipação de energia durante a passagem de corrente.

Resistência à temperatura: o SiC mantém desempenho estável em temperaturas de junção acima de 175 °C, nas quais os dispositivos de silício começam a se degradar. Essa característica permite maior densidade de potência e sistemas de refrigeração mais compactos.

Menor quantidade de componentes: o desempenho superior do SiC permite topologias de circuito mais simples, reduzindo em até 50% o número de componentes ativos em comparação com projetos baseados em silício.

Topologias de circuito avançadas

Os módulos de recarga de VE modernos, de alta eficiência, empregam arquiteturas sofisticadas de conversão de potência:

T-NPC de três níveis (Neutral Point Clamped): essa topologia usa uma combinação de MOSFETs de SiC de 1200 V e 650 V para reduzir o estresse de tensão sobre cada componente, alcançando eficiências de pico de 97–97,5%.

Dual Active Bridge (DAB): no estágio de conversão DC/DC isolado, a topologia DAB permite comutação em tensão zero (ZVS) tanto no lado primário quanto no secundário, minimizando as perdas de comutação em amplas faixas de operação.

Projetos entrelaçados (interleaved): ao operar vários módulos de potência em paralelo com comutação defasada, os projetos entrelaçados reduzem a ondulação (ripple) da corrente de entrada e de saída e melhoram a eficiência geral do sistema, sobretudo em cargas parciais.

Gestão térmica otimizada

Mesmo com módulos de alta eficiência, gerenciar os 3 a 4% da potência perdidos na forma de calor continua sendo fundamental para o desempenho sustentado e a longevidade:

Projeto avançado com refrigeração a ar: os módulos de recarga de VE da NIUERA empregam soluções sofisticadas de refrigeração a ar, com conjuntos de aletas de alumínio de alta densidade, com espaçamento e geometria otimizados. O projeto do dissipador maximiza a área de contato superficial e mantém formatos compactos, permitindo uma dissipação de calor eficaz sem a complexidade dos sistemas de refrigeração líquida.

Controle inteligente dos ventiladores: nossos módulos incorporam sistemas de ventiladores de velocidade variável com algoritmos inteligentes de gestão térmica. Em vez de operar em velocidade fixa, os ventiladores ajustam suas rotações (RPM) dinamicamente com base nas leituras de temperatura em tempo real, nas condições de carga e no ambiente. Essa abordagem de controle inteligente otimiza a eficiência da refrigeração e, ao mesmo tempo, minimiza o ruído acústico e o consumo parasita de energia.

Desempenho térmico: graças a uma engenharia térmica cuidadosa, que inclui canais de fluxo de ar otimizados e a disposição estratégica dos componentes, nossos módulos refrigerados a ar mantêm as temperaturas de junção bem dentro das faixas seguras de operação, mesmo sob operação contínua em alta potência. O projeto do dissipador de alumínio, combinado ao controle inteligente dos ventiladores, garante desempenho confiável em temperaturas ambiente de -40 °C a +70 °C.

Otimização acústica: projetos avançados de pás de ventilador e algoritmos de controle de velocidade mantêm o ruído de operação abaixo de 65 dB, mesmo em carga máxima, tornando nossos módulos adequados para instalação em ambientes sensíveis a ruído, como áreas residenciais e estações de recarga em locais de trabalho.

Desempenho de eficiência no mundo real

Eficiência em toda a faixa de carga

Embora as especificações de eficiência de pico sejam importantes, entender a eficiência em toda a faixa de operação é fundamental para aplicações reais. Módulos de recarga de VE de alta qualidade mantêm:

• Eficiência de 95 a 97% em carga plena (potência nominal máxima)
• Eficiência de 94 a 97% com 50 a 75% de carga (faixa típica de operação)
• Eficiência de 90 a 93% com 25% de carga (condições de carga leve)

Esse perfil de eficiência garante que as estações de recarga entreguem desempenho consistente, independentemente do estado de carga da bateria do veículo ou do perfil de recarga.

• Módulo de recarga NIUERA
• Média do setor

Operação em ampla faixa de tensão

As baterias modernas de VE abrangem faixas de tensão de 200 V a 1000 V, com as arquiteturas emergentes de 800 V e 1200 V ganhando participação de mercado. Os módulos de alta eficiência precisam manter seu desempenho em todo esse espectro:

• Sistemas de 400 V: arquiteturas tradicionais de VE que exigem saída de 200 a 500 V
• Sistemas de 800 V: plataformas de nova geração que exigem saída de 400 a 900 V
• Veículos comerciais: aplicações pesadas que precisam de saída de 600 a 1000 V

Módulos de recarga de VE avançados alcançam eficiência de 97% ou mais em toda essa janela de tensão, garantindo investimentos em infraestrutura preparados para o futuro.

O argumento de negócio a favor dos módulos de alta eficiência

Economia operacional direta

Além da óbvia economia no custo de eletricidade, os módulos de alta eficiência trazem benefícios financeiros adicionais:

Menores encargos de demanda de pico: perdas de potência menores significam menor consumo da rede, o que pode economizar milhares por ano em encargos de demanda da concessionária em instalações comerciais.

Maior vida útil do equipamento: menor estresse térmico significa maior vida útil dos componentes e menor frequência de manutenção. O tempo médio entre falhas (MTBF) pode ultrapassar 300.000 horas a 25 °C em módulos premium baseados em SiC.

Maior vazão de energia: uma conversão de potência mais eficiente significa mais energia entregue aos veículos no mesmo intervalo de tempo, melhorando a utilização da estação e o potencial de receita.

Impacto ambiental

Para organizações com compromissos de sustentabilidade, os ganhos de eficiência reduzem diretamente a pegada de carbono:

• Um ganho de 2% de eficiência em um carregador de 100 kW economiza aproximadamente 2 kW de potência em cada sessão de recarga
• Em uma rede de 100 estações de recarga, isso pode evitar mais de 200 toneladas de emissões de CO₂ por ano (dependendo da intensidade de carbono da rede elétrica)

Conformidade regulatória

Diversas regiões estão implementando padrões de eficiência para a infraestrutura de recarga de VE:

• União Europeia: requisitos de eficiência energética no âmbito do Pacto Ecológico Europeu (EU Green Deal)
• Califórnia: padrões de eficiência da CEC (California Energy Commission) para carregadores rápidos DC
• China: normas GB/T que especificam requisitos mínimos de eficiência

Investir em módulos com eficiência de 97% ou mais garante conformidade com as regulamentações atuais e previstas.

• Valor da vida útil do equipamento
• Economia com manutenção
• Redução dos encargos de demanda
• Economia de eletricidade

A abordagem da NIUERA para o projeto de módulos de alta eficiência

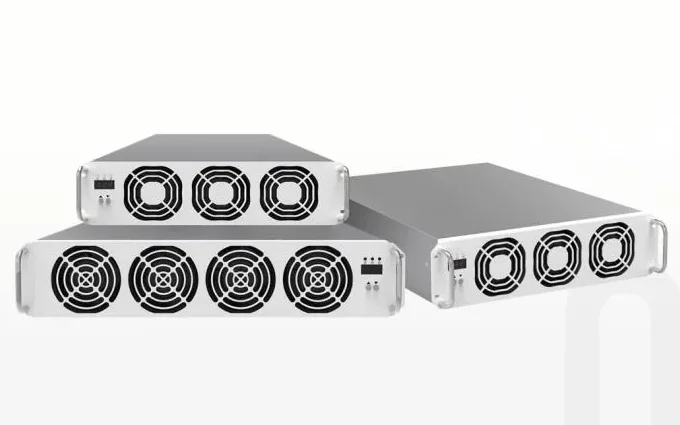

Na NIUERA, projetamos nossos módulos de recarga de VE para entregar de forma consistente eficiência de conversão de potência de 97% ou mais, por meio de algumas inovações-chave:

Seleção de semicondutores de ponta

Nossos módulos utilizam a tecnologia de MOSFETs de SiC de última geração, com características de resistência em condução otimizadas. Ao selecionar com cuidado componentes com o equilíbrio ideal entre tensão nominal, capacidade de corrente e desempenho de comutação, alcançamos eficiências de pico de 97% e mantemos excelente eficiência em toda a faixa de carga e de tensão.

Gestão inteligente de potência

Cada módulo da NIUERA incorpora sistemas avançados de gestão baseados em microcontrolador que:

• Otimizam a frequência de comutação em tempo real, com base nas condições de carga
• Implementam algoritmos ZVS sofisticados para minimizar as perdas de comutação
• Coordenam a operação de módulos em paralelo para obter a máxima eficiência do sistema
• Monitoram e ajustam a gestão térmica de acordo com as condições reais de operação

Engenharia térmica avançada

Nosso sistema de gestão térmica com refrigeração a ar é o resultado de extensas análises de CFD (Computational Fluid Dynamics, ou dinâmica de fluidos computacional) e de testes em condições reais:

Dissipador de alto desempenho: conjuntos de aletas de alumínio projetados sob medida maximizam a área superficial de dissipação de calor e mantêm dimensões compactas. A geometria, o espaçamento e a orientação das aletas são otimizados para convecção natural em cargas baixas e para convecção forçada em operação de alta potência.

Sistema inteligente de ventiladores: ventiladores DC de velocidade variável, com algoritmos de controle inteligentes, ajustam a capacidade de refrigeração em tempo real. O sistema monitora vários sensores de temperatura distribuídos pelo módulo e adapta a velocidade dos ventiladores às necessidades térmicas reais, em vez de operar em velocidade fixa. Essa abordagem:

• Reduz as perdas parasitas de potência na operação com carga leve
• Minimiza o ruído acústico (mantendo-o abaixo de 65 dB mesmo em potência máxima)
• Prolonga a vida útil dos ventiladores por meio do menor desgaste
• Melhora a eficiência geral do sistema em 0,5 a 1% em comparação com a refrigeração de velocidade fixa

Gestão otimizada do fluxo de ar: os canais internos de ar e a disposição dos componentes são projetados para maximizar a eficiência da refrigeração. A entrada de ar frio é posicionada para que o ar flua diretamente sobre os componentes mais quentes (módulos de SiC), enquanto a exaustão evita a recirculação do ar quente.

Resistência à temperatura: nosso projeto térmico garante operação estável em temperaturas ambiente de -40 °C a +70 °C, com temperaturas de junção mantidas em faixas ideais para a longevidade dos componentes e para uma eficiência consistente.

Arquitetura modular para escalabilidade

Nossa filosofia de projeto modular permite que fabricantes de estações de recarga escalem a potência de saída de 60 kW a 480 kW, mantendo uma eficiência consistente:

• Configurações de 60 a 120 kW: adequadas para recarga rápida em corredores rodoviários
• Configurações de 240 a 480 kW: recarga ultrarrápida para frotas comerciais e estações de alto fluxo

Essa flexibilidade permite otimizar seu investimento em infraestrutura sem comprometer o desempenho.

Soluções SKD/CKD completas: construa a sua capacidade de produção local

Além do módulo de recarga em si, a NIUERA permite que você estabeleça capacidade local de fabricação de carregadores de VE por meio de nossas soluções completas de montagem SKD/CKD, com atendimento one-stop (tudo com um único fornecedor). Oferecemos tudo o que você precisa para montar, de forma rápida e eficiente, linhas de produção de montagem local na sua região.

O que oferecemos:

• Fornecimento de componentes: conjuntos de módulos de potência pré-integrados, com interconexões otimizadas, componentes de refrigeração compatíveis e interfaces de controle completas
• Treinamento técnico: programas completos de treinamento para a sua equipe de montagem, incluindo procedimentos de controle de qualidade e protocolos de teste
• Apoio à implantação da produção: otimização do layout da linha de montagem, recomendações de ferramental e documentação de processos
• Garantia de qualidade: especificações de equipamentos de teste e procedimentos de validação para assegurar eficiência consistente em nível de sistema
• Suporte técnico contínuo: assistência remota e presencial para manter a qualidade da produção e os padrões de eficiência

Por que escolher a abordagem SKD/CKD da NIUERA:

Nossa solução turnkey (chave na mão) preserva a eficiência em nível de sistema ao eliminar as perdas de desempenho que costumam ocorrer quando se integram componentes de vários fornecedores com especificações incompatíveis. Do fornecimento de componentes ao treinamento técnico, oferecemos apoio completo para iniciar a produção no seu mercado local — permitindo que você se beneficie de menores custos logísticos, de um menor prazo até o mercado (time-to-market) e da flexibilidade para atender às exigências regionais dos clientes, mantendo padrões de eficiência de 97% ou mais.

Boas práticas de implementação

Dimensionamento e configuração adequados

Para maximizar a eficiência no mundo real, o dimensionamento adequado dos módulos é essencial:

Evite o superdimensionamento: operar os módulos de forma contínua abaixo de 40% da capacidade nominal reduz a eficiência e aumenta o custo de capital por kW entregue.

Planeje o crescimento: por outro lado, alguma folga de capacidade (10 a 20%) permite o crescimento futuro da demanda sem a necessidade de ampliação imediata da infraestrutura.

Considere os perfis de carga: analise os padrões de uso esperados — recarga estável de frotas comerciais versus recarga pública variável — para otimizar a configuração dos módulos.

Considerações sobre o ambiente térmico

A temperatura ambiente e o ambiente de instalação afetam significativamente a eficiência alcançável:

Climas quentes: em regiões onde as temperaturas ambiente ultrapassam regularmente 40 °C, garanta ventilação adequada e considere:

• Locais de instalação sombreados ou climatizados
• Provisões para maior fluxo de ar
• Manutenção regular dos filtros de ar para evitar o acúmulo de poeira
• Possível redução de potência (derating) da saída durante os períodos de pico de temperatura

Climas frios: embora as baixas temperaturas melhorem a eficiência da dissipação de calor, considere:

• Necessidade de pré-aquecimento para o desempenho ideal dos componentes abaixo de -20 °C
• Medidas para evitar condensação
• Procedimentos de partida a frio para garantir a lubrificação adequada dos rolamentos dos ventiladores

Instalação interna versus externa:

• As instalações internas se beneficiam de ambientes controlados e de proteção contra as intempéries
• As unidades externas exigem gabinetes com grau de proteção IP, com ventilação adequada, filtros de poeira e drenagem
• Garanta folga adequada ao redor dos módulos para a entrada e a saída de ar

Considerações sobre altitude: em altitudes acima de 1000 m, a menor densidade do ar afeta o desempenho da refrigeração. Consulte a MOVEERA para obter, junto à engenharia da NIUERA, os fatores de redução de potência (derating) e os requisitos de ventilação adequados.

Manutenção para desempenho sustentado

Mesmo os módulos mais eficientes exigem manutenção adequada para preservar o desempenho:

Manutenção do sistema de refrigeração:

• Inspecionar e limpar os filtros de entrada de ar mensalmente (com mais frequência em ambientes empoeirados)
• Verificar o funcionamento dos ventiladores e o estado dos rolamentos a cada trimestre
• Limpar as aletas do dissipador uma vez por ano para remover o acúmulo de poeira
• Verificar se os caminhos do fluxo de ar não estão obstruídos

Integridade das conexões: conexões de alta corrente podem desenvolver resistência ao longo do tempo devido aos ciclos térmicos. Inspeções periódicas e reaperto mantêm baixas as perdas por condução.

Atualizações de firmware: os módulos modernos aceitam atualizações de firmware, que podem otimizar os algoritmos de eficiência à medida que novas estratégias de controle são desenvolvidas.

Medição e verificação da eficiência

Normas de teste

Ao avaliar as alegações de eficiência de módulos de recarga de VE, certifique-se de que os testes seguem normas reconhecidas:

• IEC 61851-23: norma internacional para estações de recarga DC
• Protocolo de eficiência da CEC: metodologia de testes da California Energy Commission
• EN 50549: requisitos europeus para a conexão à rede de estações de recarga DC

Certificação independente

Procure módulos com verificação de eficiência por terceiros:

• Certificação TÜV: testes independentes e verificação das alegações de eficiência
• Listagem UL (UL Listing): validação de segurança e desempenho, incluindo testes de eficiência
• Marcação CE: conformidade com as normas europeias de eficiência e de EMC

Os módulos de recarga de VE da NIUERA possuem amplas certificações internacionais, incluindo as aprovações CE, UL e TÜV, o que proporciona verificação independente de nossas especificações de eficiência.

O futuro da eficiência dos módulos de recarga de VE

Tecnologias emergentes no horizonte

A busca por eficiência ainda maior continua:

Nitreto de gálio (GaN): embora atualmente limitado a aplicações de menor tensão, o GaN promete ganhos potenciais de eficiência de 1 a 2% em relação ao SiC quando os dispositivos de maior tensão amadurecerem.

Empacotamento avançado (packaging): o empacotamento tridimensional de módulos de potência pode reduzir a indutância e a resistência parasitas, melhorando potencialmente a eficiência em 0,5 a 1%.

Controle otimizado por IA: algoritmos de aprendizado de máquina que preveem padrões de carga e otimizam as estratégias de conversão de potência em tempo real podem extrair ganhos adicionais de eficiência.

Recarga bidirecional (V2G)

À medida que a tecnologia V2G (vehicle-to-grid) amadurece, manter alta eficiência nos dois sentidos, de carga e de descarga, torna-se crítico. Os módulos modernos de alta eficiência projetados com capacidade bidirecional normalmente alcançam:

• Eficiência de 95 a 97% no modo rede-para-veículo (G2V)
• Eficiência de 93 a 95% no modo veículo-para-rede (V2G)

Essa capacidade bidirecional abre novas fontes de receita por meio de serviços à rede elétrica, ao mesmo tempo em que mantém os padrões de eficiência esperados na infraestrutura de recarga moderna.

Integração com energias renováveis

Combinar módulos de recarga eficientes com geração solar e eólica maximiza os benefícios ambientais da mobilidade elétrica:

Acoplamento DC direto: quando combinados a sistemas de armazenamento de energia (ESS) em DC, os módulos de alta eficiência podem eliminar um estágio de conversão AC/DC, melhorando a eficiência geral do sistema em 2 a 3%.

Integração com redes inteligentes (smart grid): módulos eficientes reduzem os requisitos de capacidade dos sistemas de geração renovável e de armazenamento, melhorando a economia dos projetos.

Conclusão

Alcançar e manter eficiência de conversão de potência de 97% ou mais em módulos de recarga de VE não é apenas uma especificação técnica — é um requisito fundamental para uma infraestrutura de recarga competitiva e sustentável. A combinação de semicondutores de SiC avançados, topologias de circuito otimizadas e gestão térmica inteligente tornou esse patamar alcançável e sustentável em diversas condições de operação.

À medida que o mercado global de recarga de VE continua em rápida expansão, a eficiência da sua infraestrutura de recarga impacta diretamente os custos operacionais, a pegada ambiental e o posicionamento competitivo. Seja na implantação da sua primeira estação de recarga, seja na expansão de uma rede já estabelecida, priorizar a eficiência dos módulos gera retorno ao longo de todo o ciclo de vida do equipamento.

Pronto para modernizar sua infraestrutura de recarga?

A equipe de engenheiros de eletrônica de potência da NIUERA está pronta para ajudar você a projetar a solução de recarga ideal para a sua aplicação. Nossos módulos de recarga de VE de alta eficiência, combinados com serviços completos de SKD/CKD, formam o pacote completo para implantar uma infraestrutura de recarga competitiva e preparada para o futuro.

Fale hoje mesmo com a nossa equipe de engenharia para discutir os requisitos do seu projeto e descobrir como os módulos de recarga da NIUERA, com eficiência de 97% ou mais, podem melhorar o seu desempenho operacional. Chame-nos pelo WhatsApp +55 15 98834-9727 ou fale com a MOVEERA.

---
