Conversor DC/DC Bidirecional 63 kW

Name: Conversor DC/DC Bidirecional 63 kW
Brand: NIUERA
SKU: XNY-ESDC63-M1

Conversor DC/DC bidirecional em SiC para sistemas de armazenamento de energia em baterias

O XNY-ESDC63-M1 da NIUERA oferece conversão DC/DC bidirecional de 63 kW para sistemas de armazenamento em baterias, com eficiência superior a 99% em SiC, integração com EMS e escalabilidade de até 32 unidades em paralelo — um núcleo compacto e confiável para os ESS de nova geração.

NIUERA

Modelo XNY-ESDC63-M1

Potência nominal: 63 kW
Eficiência de pico: > 99%
Faixa de tensão do lado de baixa tensão: 200–950 V
Unidades em paralelo: até 32

Certificações: ETLCBCE

Representante oficial no Brasil: MOVEERA

Pedir cotação Catálogo em PDF

Descrição

O XNY-ESDC63-M1 da NIUERA é um conversor DC/DC bidirecional de 63 kW desenvolvido para sistemas de armazenamento de energia em baterias. Com dispositivos de potência de carbeto de silício (SiC) que proporcionam eficiência de pico superior a 99%, ele permite a conversão elevadora/abaixadora flexível entre o PCS (sistema de conversão de potência) e a bateria, a automação integrada ao EMS (sistema de gerenciamento de energia) e a expansão em paralelo de até 32 unidades. Compacto e modular, tem operação nominal de -40 °C a +60 °C.

Principais recursos

Eficiência líder do setor. Os dispositivos de potência de SiC proporcionam eficiência de conversão de pico de até 99%, minimizando as perdas de energia entre o PCS e a bateria.
Núcleo do fluxo bidirecional de energia. Controle contínuo de carga e descarga, como módulo-chave de execução que liga o PCS à bateria na arquitetura do ESS.
Flexibilidade de controle multimodo. As estratégias de tensão constante, corrente constante e potência constante ampliam a compatibilidade de tensão do lado DC do PCS e a estabilidade do sistema.
Integração inteligente com o EMS. A partida e a parada automáticas por comandos do EMS permitem o despacho coordenado em nível de sistema e a automação completa.
Partida suave, sem impacto. Corrente de surto nula na entrada e na saída durante a partida, em conformidade com a GB/T 34133-2023, protegendo as baterias e os equipamentos a montante.
Grande escalabilidade. Permite a operação em paralelo de até 32 unidades, para uma expansão de potência flexível em escala de MW.
Conjunto completo de proteções. Proteções configuráveis por software contra sobretensão e subtensão, sobrecorrente, curto-circuito, sobretemperatura, perda de comunicação e falha de refrigeração.
Projeto modular extraível. O acesso aos sinais pelo painel frontal e as conexões de potência na parte traseira simplificam a instalação, o comissionamento e a manutenção em campo.
Confiável em condições extremas. Operação nominal de -40 °C a +60 °C (com redução de potência acima de 50 °C), grau de proteção IP20 (parte inferior) / IP6X (parte superior) e altitude de até 4000 m.
Certificações globais. Em conformidade com a IEC62477-1, a série IEC61000 e os requisitos da marcação CE.

Seis recursos principais

Ampla faixa de tensãoFluxo bidirecional
Alta densidade de potênciaCompacto e leve
Controle flexível para todos os cenáriosCompatibilidade inteligente
Paralelismo robusto e escalabilidade
Tecnologia SiCEficiência de pico de 99%
Operação em ampla faixa de temperaturaEstável e confiável

Destaques do conversor

Tecnologia SiC, eficiência além dos limitesCom dispositivos de potência de carbeto de silício (SiC) avançados, a eficiência de conversão de pico chega a um novo patamar, acima de 99%. Isso significa menos calor de operação, menos desperdício de energia e maior retorno sobre o investimento do sistema.
Compatibilidade perfeita com o sistemaAmplia de forma flexível a faixa de tensão do PCS, para combinar sem dificuldade com clusters de baterias de diferentes marcas e tipos. Totalmente compatível com o EMS, para o despacho e a coordenação inteligentes em nível de sistema.

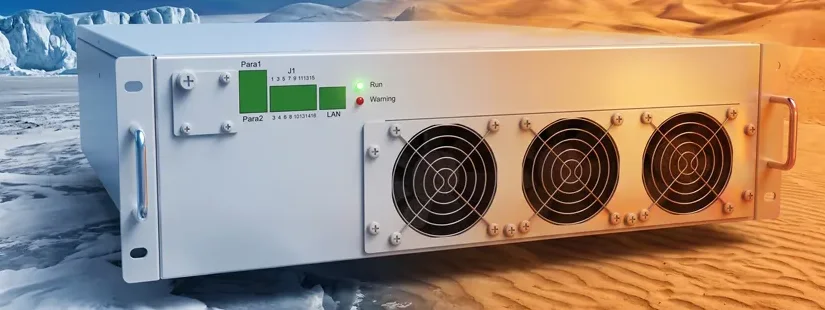

Projeto para ampla faixa de temperatura e de tensãoDo frio congelante de -40 °C ao calor escaldante de 60 °C, do nível do mar a 4000 metros de altitude, entrega desempenho confiável em qualquer condição. Sua faixa de tensão ultraampla, de 200 V a 1000 V, acomoda sem esforço diversas arquiteturas de baterias, seja em projetos novos (greenfield) ou na modernização de sistemas existentes.

Especificações técnicas

Modelo XNY-ESDC63-M1. Os dados podem ser atualizados pelo fabricante; confirme a versão vigente na cotação.

Item	Especificação
Potência nominal	63 kW
Faixa de tensão do lado de baixa tensão	200–950 V
Corrente do lado de baixa tensão	180 A (máx.)
Faixa de tensão do lado de alta tensão	250–1000 V
Corrente do lado de alta tensão	105 A (máx.)
Tensão de partida	250 V
Eficiência de pico	> 99%
Comunicação	1 interface Ethernet, 1 interface RS485, 2 interfaces CAN
Contatos secos de entrada/saída	2 entradas, 2 saídas
Consumo	Consumo em standby: menos de 15 W. Consumo em vazio (sem carga): menos de 100 W.
Forma de conexão	Sinais na parte frontal e potência na parte traseira.
Dimensões (L × A × P)	440 × 135 × 600 mm
Grau de proteção	Seção inferior IP20, seção superior IP6X
Temperatura ambiente de operação	-40 °C a 60 °C (com redução de potência acima de 50 °C)
Temperatura ambiente de armazenamento	-40 °C a 70 °C
Umidade ambiente de operação	5% a 95%
Método de refrigeração	Refrigeração a ar inteligente
Ruído	≤ 70 dB
Peso	≤ 28 kg
Altitude	4000 m (com redução de potência acima de 2000 m)
Proteções	Proteção contra sobretemperatura, sobrecorrente e sobretensão
Certificações	IEC62477, IEC61000
Número de unidades em paralelo	até 32 unidades

Aplicações

Adaptação a vários cenários

Armazenamento de energia em escala de concessionáriaCorte de picos (peak shaving) e regulação de frequência no lado da rede; integração do armazenamento de energias renováveis.
Sistema integrado Solar + Armazenamento + Recarga (FV + ESS + VE)Permite o acoplamento DC de alta eficiência entre a geração fotovoltaica, o armazenamento de energia e a recarga de VE.
Armazenamento de energia comercial e industrial (C&I)Corte de picos (peak shaving), preenchimento de vales e gerenciamento de demanda para reduzir os custos de energia elétrica.
