Módulo de Recarga SiC 40 kW

Name: Módulo de Recarga SiC 40 kW
Brand: NIUERA
SKU: XSC40KFGEU-FAC

Módulo de potência AC/DC de alta eficiência para recarga rápida DC

O módulo de recarga SiC de 40 kW é um módulo de potência AC/DC de alta eficiência, projetado para estações de recarga rápida DC. Com eficiência de pico de até 97%, faixa de potência constante de 150–1000 V, controle digital inteligente e conformidade com EMC Classe B, oferece recarga confiável e de alto desempenho para a infraestrutura comercial de recarga de VE.

NIUERA

Modelo XSC40KFGEU-FAC

Potência constante: 40 kW
Eficiência de pico: ≥ 97%
Faixa de potência constante: 300–1000 V
Grau de proteção: IP20

Certificações: ETLCBCE

Representante oficial no Brasil: MOVEERA

Pedir cotação Catálogo em PDF

Descrição

O módulo de recarga SiC de 40 kW é um módulo de potência AC/DC de alto desempenho, desenvolvido para estações de recarga rápida DC de última geração. Construído com a avançada tecnologia de carbeto de silício (SiC), entrega eficiência de pico de até 97%, uma ampla faixa de potência constante de 150–1000 V e controle digital inteligente. O projeto compacto, a alta densidade de potência e o desempenho confiável fazem dele uma solução ideal para a infraestrutura comercial de recarga de veículos elétricos (VE).

Principais recursos

Alta eficiência com SiC. Eficiência de pico de até 97%, que reduz as perdas de energia e melhora o desempenho de recarga.
Ampla faixa de potência constante. Suporta saída de potência constante de 150–1000 V, com excelente compatibilidade com diversas plataformas de baterias de VE.
Alta densidade de potência. Projeto compacto com alta potência de saída, que ajuda a reduzir o tamanho do carregador e a melhorar a integração do sistema.
Controle digital inteligente. O controle com DSP duplo garante regulação precisa de tensão e corrente, para uma recarga estável.
Conformidade com EMC Classe B. Atende aos requisitos de EMC/EMI Classe B, para maior compatibilidade eletromagnética.
Proteção confiável. Proteções integradas contra sobretensão, curto-circuito e sobretemperatura, além de gerenciamento inteligente de falhas, garantem uma operação segura.

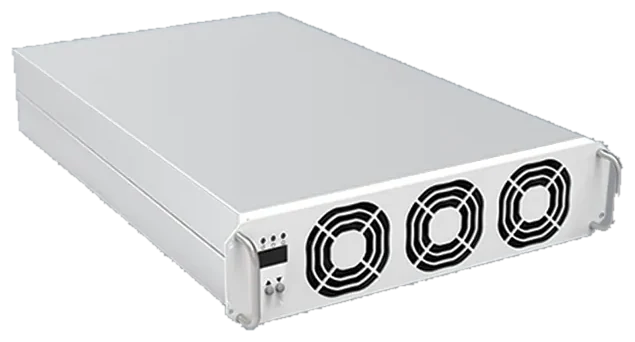

Módulo de recarga AC/DC SiC de 40 kW

Atende às necessidades de recarga rápida de diversos veículos elétricos, com grande economia de energia e benefícios ambientais.

≥ 97%eficiência de pico
< 10 Wconsumo em standby
133,3 Acorrente de pico

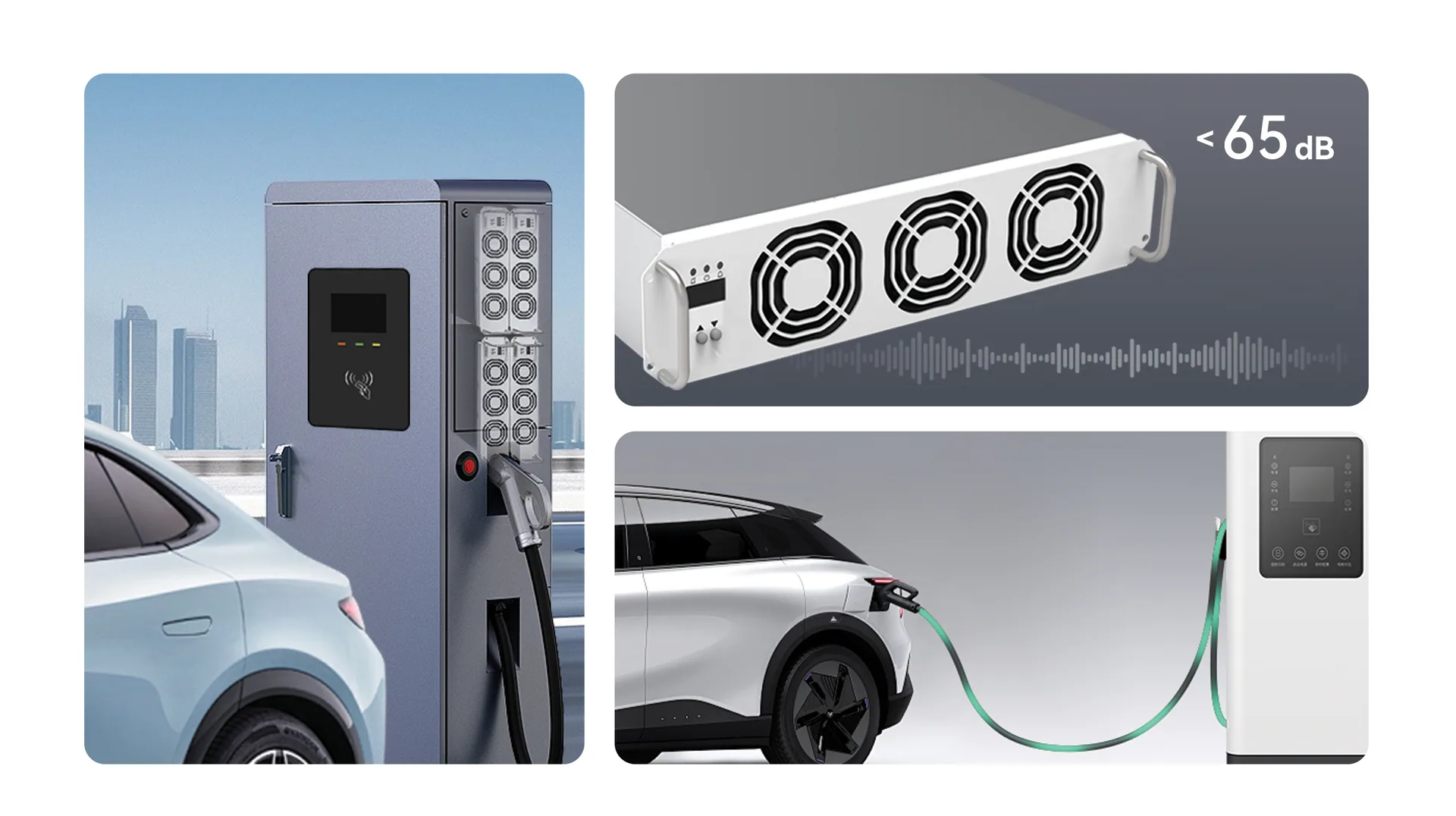

Módulo de recarga SiC de 40 kW instalado em carregadores DC, com ruído do ventilador inferior a 65 dB, e veículos elétricos em recarga

Destaques do módulo

Potência constante em faixa ultra-ampla150–1000 Vcc. Saída eficiente, com potência contínua em todo o intervalo, sem redução de potência.
Baixo consumo e alta eficiênciaEficiência de pico de 97%. Alta eficiência e perdas reduzidas: a eficiência de pico do equipamento chega a 96%.
Controle digital e projeto inteligenteControle digital com DSP duplo, com suporte ao ajuste de tensão e de corrente.
Proteção completaFunções completas de proteção e alarme, para garantir a segurança da recarga em todos os aspectos.

Especificações técnicas

Modelo XSC40KFGEU-FAC. Os dados podem ser atualizados pelo fabricante; confirme a versão vigente na cotação.

Entrada	Modelo	XSC40KFGEU-FAC
	Faixa de tensão de entrada	260–485 Vca
	Faixa de frequência de entrada	45–65 Hz
	Corrente de entrada	< 80 A
	Fator de potência	≥ 0,99
	Distorção harmônica total (THD)	≤ 5%
	Eficiência de pico	≥ 97%
Saída	Faixa de potência constante	40 kW (300–1000 V)
	Faixa de corrente de saída	0–133,3 A
	Precisão de corrente constante	≤ ±1%
	Precisão de regulação de tensão	≤ ±0,5%
	Precisão de balanceamento de corrente	≤ ±3%
	Interface de comunicação	CAN, máx. 60
Saída em alta tensão	Faixa de tensão de saída	200–1000 V
	Tensão de saída nominal	1000 V
	Corrente de saída	40 A
	Faixa de ajuste do limite de corrente	0,5 A ≤ I ≤ 80 A
Saída em baixa tensão	Faixa de tensão de saída	150–500 V
	Tensão de saída nominal	500 V
	Corrente de saída	80 A
	Faixa de ajuste do limite de corrente	0,5 A ≤ I ≤ 133,3 A
Características do produto	Dimensões (L × P × A)	300 × 437 × 84 mm
	Peso	≤ 17 kg
	Ruído do ventilador	< 65 dB (a 1 m do equipamento)
Condições ambientais	Temperatura de operação	-40 °C a 75 °C; redução de potência (derating) acima de 55 °C
	Temperatura de armazenamento	-40 °C a 85 °C; umidade de 5% a 90%, sem condensação
	Grau de proteção	IP20
Funções de proteção	Proteção contra curto-circuito	Após a atuação da proteção contra curto-circuito, o módulo fica sem saída e é bloqueado após quatro reinícios automáticos
	Ponto de proteção contra sobretensão de saída	1050 V ± 10 V (recuperação manual; entra em modo de bloqueio após quatro ocorrências de sobretensão)
	Proteção contra sobretemperatura	A proteção é acionada automaticamente quando a temperatura detectada atinge o valor predefinido. Após a atuação da proteção, não há saída. Após a recuperação, é necessário iniciar o sistema por meio de um comando

Curvas de desempenho

Potência de saída

Curva de limitação da potência de saída por temperatura

Curva do modo de operação. Potência constante de 40 kW entre 300 V e 1000 V; valores aproximados lidos do gráfico original

Curva de redução pela tensão de entrada

Aplicações

Áreas de aplicação

O produto é adequado para a recarga de baterias de lítio, de chumbo-ácido, de níquel-hidreto metálico e outras. Atende a carros de passeio 100% elétricos, veículos de logística, empilhadeiras, AGVs, veículos de turismo, veículos de limpeza urbana, carrinhos de golfe, viaturas de patrulha, buggies, embarcações, veículos elétricos de baixa velocidade, sistemas de carga e descarga, gabinetes de troca de baterias, comunicações, equipamentos de energia e outros conjuntos de baterias.
