Módulo de potência DC/DC bidirecional de 20 kW

Módulo de Potência DC/DC Bidirecional 20 kW

Name: Módulo de Potência DC/DC Bidirecional 20 kW
Brand: NIUERA
SKU: XDD20JHGUS-FAC

Módulo isolado de alta frequência para transferência bidirecional de energia entre barramentos DC e baterias

O módulo de potência DC/DC bidirecional de 20 kW da série X-ED da NIUERA é um módulo de conversão isolado de alta frequência, projetado para a transferência eficiente de energia nos dois sentidos entre barramentos DC e baterias. Com ampla faixa de tensão DC de 200–950 V, potência bidirecional de até 20 kW e eficiência ≥ 98,5%, é indicado para armazenamento de energia, sistemas Solar + Armazenamento + Recarga, aproveitamento em cascata de baterias, data centers, veículos de recarga móvel e outras aplicações multienergia.

NIUERA

Modelo XDD20JHGUS-FAC

Potência bidirecional: 20 kW
Eficiência: ≥ 98,5%
Faixa de tensão: 200–950 Vcc
Módulos em paralelo: até 60

Certificações: ETLCBCE

Representante oficial no Brasil: MOVEERA

Pedir cotação Catálogo em PDF

Descrição

O módulo de potência DC/DC bidirecional de 20 kW da série X-ED da NIUERA é um módulo de conversão de potência isolado de alta frequência, projetado para a transferência eficiente de energia nos dois sentidos entre barramentos DC e baterias. Com ampla faixa de tensão DC de 200–950 V, potência bidirecional de até 20 kW e eficiência ≥ 98,5%, é indicado para armazenamento de energia, sistemas Solar + Armazenamento + Recarga (FV + ESS + VE), aproveitamento em cascata de baterias, data centers, veículos de recarga móvel e outras aplicações multienergia.

Principais recursos

Potência bidirecional de 20 kW. Permite a transferência de energia nos dois sentidos entre a bateria e o barramento DC.
Ampla faixa de 200–950 V DC. Compatível com uma grande variedade de baterias e sistemas de barramento DC.
Alta eficiência ≥ 98,5%. Reduz as perdas de energia para uma conversão de potência eficiente.
Corrente de bateria de até 50 A. Permite carga e descarga flexíveis da bateria.
Comunicação CAN. Permite monitoramento e controle para a integração ao sistema.
Até 60 módulos em paralelo. Permite configurações de sistemas de potência escaláveis.
Ampla faixa de temperatura. Opera de -40 °C a 75 °C, com proteção térmica.
Múltiplas funções de proteção. Inclui proteção contra sobretensão, sobrecorrente, curto-circuito e sobretemperatura.

Seis recursos principais

Fluxo bidirecional de energia
Faixa de tensão ultraampla
Operação estável em ampla faixa de temperatura
Eficiência de conversão altíssima
Grande capacidade de operação em paralelo
Projeto de refrigeração a ar inteligente

Destaques do módulo

Faixa de tensão ultraamplaSuporta uma faixa de tensão ultraampla, de 200 Vcc a 950 Vcc, adaptando-se sem dificuldade a baterias de diversos níveis de tensão. Atende a um amplo espectro de demandas do mercado sem a necessidade de trocar módulos.
Eficiência de pico ≥ 98,5%Alcança eficiência de conversão de pico ≥ 98,5% em plena carga, reduzindo de forma significativa a perda de energia e o estresse térmico durante a operação.

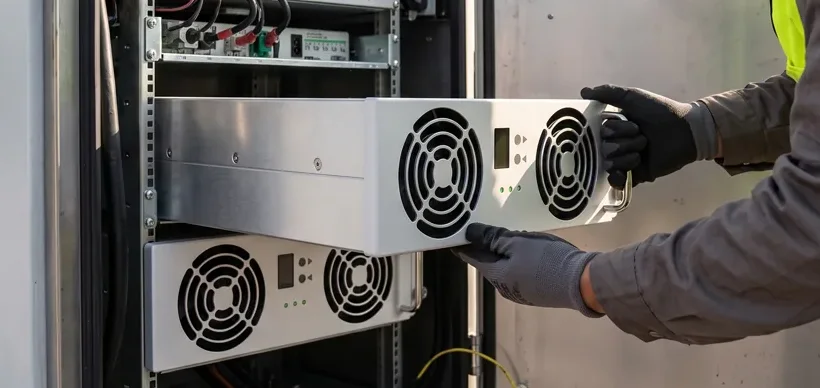

Instalação plug-and-playO módulo tem um projeto de instalação plug-and-play, que simplifica bastante tanto a instalação em campo quanto a manutenção ou a substituição posteriores.

Especificações técnicas

Modelo XDD20JHGUS-FAC. Os dados podem ser atualizados pelo fabricante; confirme a versão vigente na cotação.

Modelo do módulo	Faixa de tensão de entrada	Tensão de saída	Corrente de saída em potência plena	Potência máxima de saída
XDD20JHGUS-FAC	200–950 Vcc	200–950 Vcc	0–40 A	20 kW

Parâmetros		Mínimo	Valor típico	Máximo	Observação
Lado do barramento DC	Faixa de tensão	220 Vcc		950 Vcc	Entrada DC + PE
	Faixa de corrente	–	–	40 A
	Precisão de regulação de tensão	≤ ±0,5%
	Precisão de corrente constante	≤ ±1%			Carga de saída de 20% a 100% da faixa nominal
	Ondulação de pico	≤ 1%
	Desbalanceamento de corrente	≤ ±5%
	Eficiência	≥ 98,5%			Plena carga nominal

Aplicações

Áreas de aplicação

Armazenamento de energia
Solar + Armazenamento + Recarga (FV + ESS + VE)
Recarga de VE
Sistemas de baterias
Data centers
Recarga móvel

Adaptação a vários cenários

Sistemas de armazenamento de energiaUnidade central de carga e descarga para gabinetes de armazenamento de energia em baterias.
Sistema integrado Solar + Armazenamento + Recarga (FV + ESS + VE)Barramento DC que conecta os painéis fotovoltaicos, as baterias de armazenamento de energia e os carregadores.
Veículos de recarga móvelSolução de recarga embarcada de alta densidade de potência.
